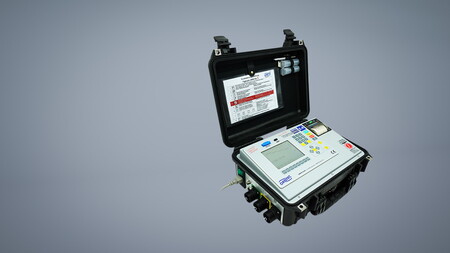

Standardowe sterowanie 5. generacji z najnowszą technologią
Nasz sprawdzony i standardowy moduł sterujący Tigtronic jest już piątą generacją na rynku. Wszystkie podzespoły elektroniczne bazują na najnowszej technologii i charakteryzują się dużą mocą i wydajnością. Opcjonalnie można zastosować chcłodnicę lub zestaw AVC.
Seria Tigtronic

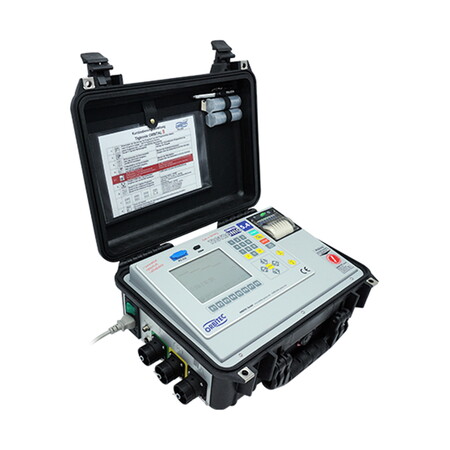

Tigtronic Orbital 5.4
Nasz standardowy panel sterowania 5. generacji, niezawodny i sprawdzony. Podłączenie do TETRIX 200 lub TETRIX 351.
- Wyświetlacz 5,7"
- Przystępne wielojęzyczne instrukcje dla operatora dzięki funkcji wspomagania programowania
- (wprowadzanie średnicy zewnętrznej rury, grubości ścianki i numeru głowicy spawalniczej)
- Monitorowanie chłodzenia gazem i wodą
- Możliwość aktywacji trybu sczepiania orbitalnego
- Możliwość spawania w maksymalnie 6 sektorach, w trybie ciągłym lub w trybie Step-Modus
- Indywidualna zmiana wyliczonych parametrów programu, również za pomocą przycisku aktualnej wartości procentowej
- Możliwość zmiany natężenia prądu i parametrów podawania drutu również podczas spawania
- Graficzny wyświetlacz postępu spawania
- Monitorowanie parametrów spawania w czasie rzeczywistym
- Zintegrowany licznik dzienny (przypisanie do izometrii i numerów spoin)
- Pamięć do 99 programów spawania
- Pamięć do 400 rzeczywistych parametrów
- Transfer danych parametrów spawania i programów przez interfejs USB
- Możliwość aktualizacji oprogramowania przez USB
- Program do wyszukiwania błędów
- Opcja podłączenia zdalnego sterowania (urządzenie może być obsługiwane z poziomu wyświetlacza bez zdalnego sterowania)
- Opcja podłączenia urządzeń do miernika tlenu resztkowego i miernika różnicy ciśnień
- wbudowana karta przewodowa
- wbudowana drukarka termiczna (papier o długiej żywotności) z wielojęzycznym wydrukiem parametrów rzeczywistych/docelowych
- Kompaktowy i lekki, o wymiarach zewnętrznych (dł. x szer. x wys.) 405 x 325 x 170 mm i wadze tylko 6,5 kg
- Autorange 90-260 V
Opcjonalnie:
- Chłodnica COOL 50 lub EVO COOL
- Zestaw modernizacyjny AVC
Dostawa obejmuje:
- Panel sterowania
- Kabel sieciowy
- Kabel szeregowy: panel sterowania / źródło zasilania
- Pamięć USB (1 GB)
- 2 pojemniki na elektrody
- Długopis z funkcją Touch Screen i podświetleniem LED
Numer pozycji: 1.3.0054
Akcesoria i rozszerzenia
pilot do zdalnego sterowania ORBICONTROL 3
Zdalne sterowanie przewodowe o długości 8 m do wszystkich paneli sterowania orbitalnego.
- Aktywacja i dezaktywacja procesu spawania
- Sterowanie ruchem obrotowym
- Sterowanie podawaniem drutu
- Sterowanie AVC
- wizualizacja postępu procesu
Numer pozycji: 1.3.0030
Uchwyt do pilota Orbicontrol 3
Numer pozycji: 1.3.003003
Program do dokumentacji Dokutronic 2.2
Do wszystkich paneli sterowania Tigtronic do rejestrowania, zarządzania i edytowania dokumentacji parametrów spoiny (parametry rzeczywiste / docelowe) na komputerze w języku niemieckim i angielskim.
Numer pozycji: 1.3.0207
Wymienna rolka papieru do paneli sterowania Tigtronic
Rolki papieru do wbudowanej drukarki, opakowanie 3 szt.
Numer pozycji: 1.3.0002
wymienna taśma barwiąca do paneli sterujących z wbudowaną drukarką
Kaseta z taśmą barwiącą do drukarki panelowej TIGTRONIC ORBITAL 4
Numer pozycji: 1.3.0003
Specjalny reduktor ciśnienia argonu z podwójnym przepływomierzem dla gazów H2, mosiądz
Reduktor ciśnienia butli z ręcznym podłączeniem redukuje ciśnienie butli gazów sprężonych i pod ciśnieniem z poziomu maks. 200 bar (300 bar na życzenie) do poziomu ciśnienia wg przepływomierza. W przepływomierzu można ustawiać na stałę wymaganą ilość w litrach/min.
Ważne: ten reduktor ciśnienia ma stałe ciśnienie robocze 2,5 bara w celu ochrony czujnika przepływu gazu w systemie spawania orbitalnego.
Zakres regulacji:
- Podwójny przepływ 1 - 16 l/min, 3 - 30 l/min
- Potrójny przepływ 1 - 16 l/min, 3 - 30 l/min, 5 - 55 l/min
Numer pozycji: 1.2.0144
Specjalny reduktor ciśnienia argonu z podwójnym przepływomierzem, mosiądz
Reduktor ciśnienia butli z ręcznym podłączeniem redukuje ciśnienie butli gazów sprężonych i pod ciśnieniem z poziomu maks. 200 bar (300 bar na życzenie) do poziomu ciśnienia wg przepływomierza. W przepływomierzu można ustawiać na stałę wymaganą ilość w litrach/min.
Ważne: ten reduktor ciśnienia ma stałe ciśnienie robocze 2,5 bara w celu ochrony czujnika przepływu gazu w systemie spawania orbitalnego.
Zakres regulacji:
- Podwójny przepływ 1 - 16 l/min, 3 - 30 l/min
- Potrójny przepływ 1 - 16 l/min, 3 - 30 l/min, 5 - 55 l/min
Numer pozycji: 1.2.0123
Specjalny reduktor ciśnienia argonu z potrójnym przepływomierzem, mosiądz
Reduktory ciśnienia z innymi przyłączami i do innych rodzajów gazu lub wersje niklowane na zamówienie.
Numer pozycji: 1.2.0134
REDUKTOR CIŚNIENIA POWIETRZA 0,5-10 BAR wraz ze wspornikiem montażowym
oraz złącze wejściowe i wyjściowe ( do przyłącza pneumatycznego RBK 60 S)
Numer pozycji: 1.2.0151
WĄŻ DO GAZU 3 m
długość 3 m
Numer pozycji: 1.3.0121
KABEL SPAWALNICZY MASOWY 35 mm²
Długość 5 m / wymiar 35 mm² / napięcie do 300 A
Numer pozycji: 1.3.0125
KABEL SPAWALNICZY MASOWY 50 mm²
Długość 5 m / wymiar 50 mm² / napięcie do 500 A
Numer pozycji: 1.3.0146
Reduktor ciśnienia argonu 200 / 10 BAR
(do przyłącza pneumatycznego RBK 60 S)
Numer pozycji: 1.2.0150
Zestaw modernizacyjny AVC do panelu sterowania Tigtronic / Zestaw modernizacyjny AVC karta do silników DC (Turn)
do paneli sterowania Tigtronic
Numer pozycji: 1.3.0031
Zestaw modernizacyjny AVC karta do silników STEP (RBK S)
do paneli sterowania Tigtronic
Numer pozycji: 1.3.0036
