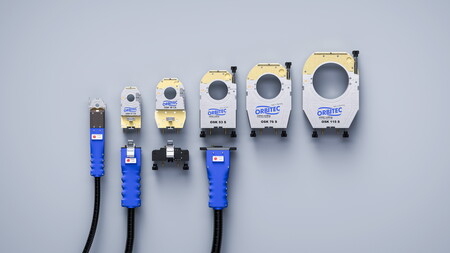

Unsere gasgekühlten Orbitalschweißköpfe sind die perfekte Wahl für klassische Kassettenschweiß-Anwendungen. Dank durchdachtem Wechselsystem genügt eine Antriebseinheit für verschiedene Köpfe – effizient und wirtschaftlich. Ergänzt wird das Portfolio durch einen Mikrofittingschweißkopf mit minimalem Platzbedarf und hoher thermischer Belastbarkeit – ideal für enge Einbausituationen.
Durch die Trennung von Antriebseinheit, Schlauchpaket und Schweißkopf lassen sich mit nur einer Antriebseinheit verschiedene Kassettenschweißköpfe nutzen (ausgenommen Microfittingschweißkopf). Das sorgt für maximale Flexibilität bei gleichzeitig reduzierten Kosten.

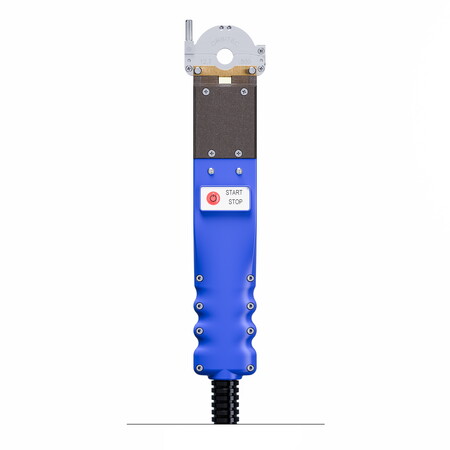

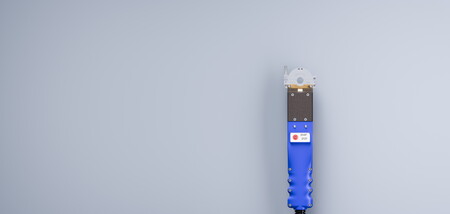

Gasgekühlter Schweißkopf für Anwendungen mit extrem geringen Platzvorgaben wie z. B. in der Halbleiterindustrie. Speziell auch zum Verschweißen von Mikrofittingen konzipiert. Die Konstruktion (gezielte Gasführung) und Werkstoffauswahl ermöglichen eine hohe thermische Belastbarkeit, auch ohne Wasserkühlung.
inkl. Antriebseinheit, 6 m
Geltungsbereich: DA 3,17 – 12,7 mm / 0,125″ – 0,500″
Gewicht: 2,4 kg

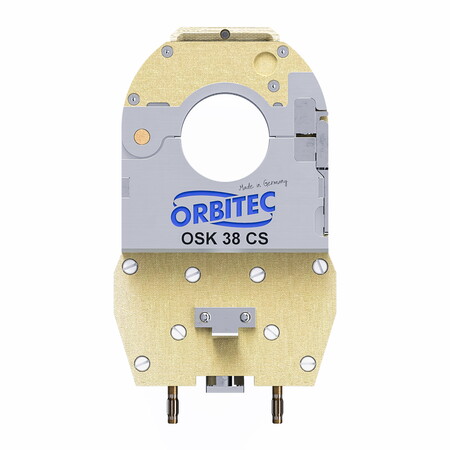

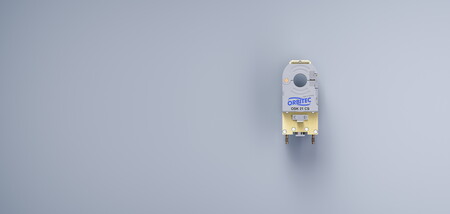

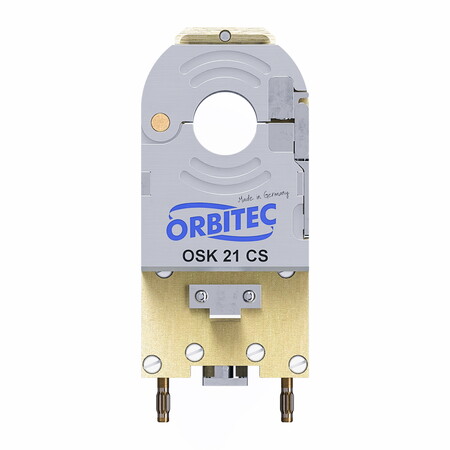

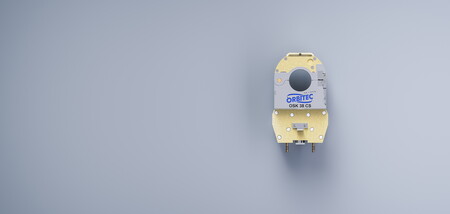

Unsere neue Generation von 2 gasgekühlten, kompakten Schweißköpfen, technisch optimiert und in neuem Design, für kleinere Nennweiten und mit Spannhebeln. Die Köpfe wurden mit einem schmalen Griffstück auch für besonders beengte Platzverhältnisse konzipiert.
Geltungsbereich: DA 3,17 – 21,3 mm / 0,125“ – 0,839“
Gewicht: 0,8 kg
Geltungsbereich: DA 3,17 – 38,1 mm / 0,125″ – 1,500″
Gewicht: 1,3 kg

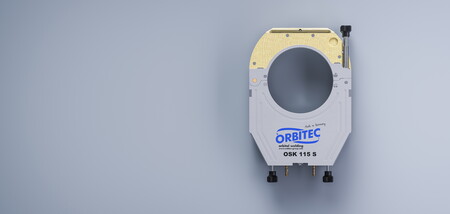

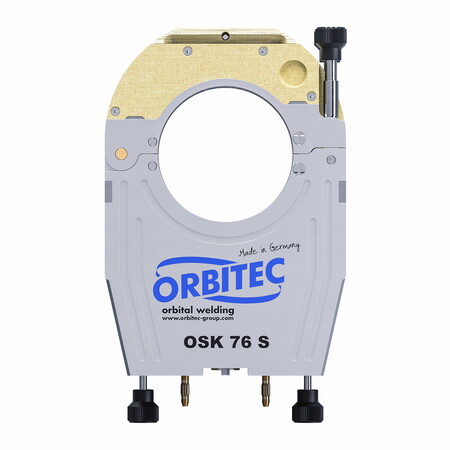

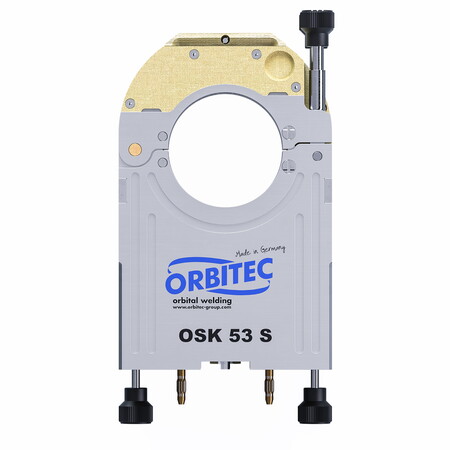

Unsere neue Generation von 3 gasgekühlten Schweißköpfen im Geltungsbereich von DA 6 – 114,3 mm / 0,250“ – 4,500“ technisch optimiert und in neuem Design. Besondere Konstruktionsmerkmale und Werkstoffauswahl ermöglichen eine hohe thermische Belastbarkeit, auch ohne Wasserkühlung. Die Köpfe sind noch schmaler und verfügen über ein Schnellspannsystem für die Spannbacken.
Geltungsbereich: DA 6 – 76,2 mm / 0,250″ – 3,000″
Gewicht: 2,6 kg
Geltungsbereich: DA 6 – 76,2 mm / 0,250″ – 3,000″
Gewicht: 2,6 kg
Geltungsbereich: DA 6 – 76,2 mm / 0,250″ – 3,000″
Gewicht: 2,6 kg
Für den Betrieb eines OSK-Schweißkopfs sind folgende Komponenten erforderlich. Die Antriebseinheit enthält den Motor sowie die Start-Stopp-Funktion für den Schweißkopf. Passende Spannbacken sorgen für die sichere Fixierung und werden je nach Rohrdurchmesser individuell eingesetzt.
Antriebseinheit für OSK C und CS, bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/ Getriebeeinheit sowie Schlauchpaket 8 m.
Vorteil: Beim Umrüsten mit diesem Flansch können Sie die OSK C oder CS Schweißköpfe auch mit der Antriebseinheit OSK G oder S einsetzen.
Antriebseinheiten bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/Getriebeeinheit sowie Schlauchpaket 8 m. Antriebseinheiten und Schweißköpfe OSK S und G sind untereinander kompatibel!
Wir verfügen über ein umfangreiches Lager an Spannbacken aller OSK-Köpfe. Je Rohraussendurchmesser 1 Satz = 4 Halbschalen. Alle lagermäßig geführten Spannbacken-Ø finden Sie in der Tabelle weiter unten. Andere Ø sowie Spannbacken mit verbreiteter Auflagefläche auf Anfrage als Sonderanfertigung.
Spannbacken in HP-Ausführung (OSK 53/76/115/170) zur Optimierung der Anlauffarben im Reinstmedienbereich auf Anfrage.
SuperArc: Präzisionsgefertigte Einweg-Wolframelektroden für die reproduzierbare Orbitalschweißung. Senken Sie Ihrer Kosten, denn jeder neue Anschliff von Hand kostet Zeit und Geld. Standardqualität WC 20 nach DIN EN ISO 6848.
Fertigmaße für alle ORBITEC-Schweißköpfe in Abhängigkeit der Rohraussendurchmesser.
Als Komplettanbieter für Orbitalschweißen umfasst unser Sortiment auch ein umfangreiches Angebot an Zubehör. Für Orbitalschweißköpfe erhalten Sie Elektrodenhalter und GA-Gasabdeckungsbacken. Sie kommen beim Verschweißen von Fittingen, Flanschen sowie Komponenten mit kurzen Schweißstutzen zum Einsatz.
Für das Schweißen mit extrem geringen Platzvorgaben
Für die Nutzung von Spannblöcken erforderlich
inkl. Einstellehre für Rohr
(je Rohraußen-Ø 1 Satz = 4 Stück) inkl. Einstellehre für Elektrodenabstand
Nur in Verbindung mit Spannblock Rohr-Rohr anwenden
Lieferumfang:
OSK 21 CB mit Augen- & Spannschraube, inkl. Einstellehre für Rohr
Geltungsbereich: DA 3,17 - 21,3 mm | 0,125“ - 0,839“
Gewicht: 1,0 kg
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.
GGA-Backen sind besonders schmal und bestehen aus einer Aluminium-Grundbacke und einer anschraubbaren Gasabdeckungsbacke aus hitzebeständigem GFK-Material. Sie werden eingesetzt beim Verschweißen von Fittingen, Flanschen sowie Komponenten mit kurzen Schweißstutzen. In Verbindung mit einem seitenversetzten bzw. eindrehbaren Elektrodenhalter kann die Schweißung extrem nahe an einer Schweißkopfseite erfolgen. Auf der gegenüberliegenden Kopfseite ist ein Spannbackensatz mit verbreiteter Auflagefläche zur sicheren Fixierung zu empfehlen. GA-Spannbacken sind lieferbar für Schweissköpfe OSK 53 / 76 / 115 (der max. Geltungsbereich ist eingeschränkt).
GA-Grundbacken und Gasabdeckungen (1 Satz = 2 Halbschalen)
(Anpassung durch den Kunden)
(Vorgefertigt mit Durchgangsloch)
Maße ohne montierten Halterungen:
1110 x 710 x 850 mm (L x B x H)
Gewicht: unbestückt ca. 70 kg
Tragbare Elektroden-Schleifgeräte zum präzisen und schnellen Bearbeiten von Wolframelektroden zum WIG Orbital- und Handschweißen.
Lieferumfang:
Technische Daten S-TGS C // S-TGS CL
beidseitig verwendbar
DA 6,35 - 25,40 mm | 0.250“ - 1.000“
