Bei Orbitec finden Sie das passende Zubehör für alle Produkte der Orbitalschweißtechnik. Dies umfasst Verbrauchsteile wie Wolfram-Elektroden, Brennerkappen, Spannhülsen uvm. Aber auch für die Errichtung eines mobilen Arbeitsplatzes, der den hohen Anforderungen der Orbitalschweißtechnik gerecht wird, finden Sie das nötige Zubehör.
Robustes 10“ Tablet als kabellose Fernbedienung für alle EVO Orbitalschweißanlagen. Die Benutzeroberfläche der EVO Steuerung wird dabei 1:1 gespiegelt, so dass ein vollständiger Zugriff mit allen Funktionen möglich ist. Da die Daten per WLAN/LAN übertragen werden ist die Bedienung und Anzeige verzögerungsfrei. Die Reichweite entspricht den gängigen WLAN/LAN Standards und kann daher problemlos verstärkt bzw. erweitert werden. Das Tablet verfügt über einen integrierten 2D Barcode bzw. QR-Code Scanner zum Login der Benutzer und Aufrufen der Schweißprogramme. Das Gerät kann mobil als auch in der stationären Dockingstation verwendet werden.
Technische Daten:
Lieferumfang
inkl. Software und QR-Code-Generator für PC zum Login der Benutzer und Aufrufen der Schweißprogramme
Wir verfügen über ein umfangreiches Lager an Spannbacken aller OSK-Köpfe. Je Rohraussendurchmesser 1 Satz = 4 Halbschalen. Alle lagermäßig geführten Spannbacken-Ø finden Sie in der Tabelle weiter unten. Andere Ø sowie Spannbacken mit verbreiteter Auflagefläche auf Anfrage als Sonderanfertigung.
SuperArc: Präzisionsgefertigte Einweg-Wolframelektroden für die reproduzierbare Orbitalschweißung. Senken Sie Ihrer Kosten, denn jeder neue Anschliff von Hand kostet Zeit und Geld. Standardqualität WC 20 nach DIN EN ISO 6848.
Fertigmaße für alle ORBITEC-Schweißköpfe in Abhängigkeit der Rohraussendurchmesser.
Spannbacken in HP-Ausführung (OSK 53/76/115/170) zur Optimierung der Anlauffarben im Reinstmedienbereich auf Anfrage.
Für das Schweißen mit extrem geringen Platzvorgaben
Für die Nutzung von Spannblöcken erforderlich
inkl. Einstellehre für Rohr
(je Rohraußen-Ø 1 Satz = 4 Stück) inkl. Einstellehre für Elektrodenabstand
Nur in Verbindung mit Spannblock Rohr-Rohr anwenden
Der Flaschen-Druckminderer mit Handanschluss reduziert den Flaschendruck von verdichteten und unter Druck gelösten Gasen von max. 200 bar (auf Wunsch 300 bar) auf einen dem Flowmeter entsprechenden Druck. Am Flowmeter kann die gewünschte Menge in l/min konstant eingestellt werden.
Wichtig: Dieser Druckminderer hat einen konstanten Arbeitsdruck von 2,5 bar zum Schutz des Gasflowsensors der Orbitalanlage.
Regelbereich:
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.
Länge 5 m / Größe 50 mm² / Spannung bis 500 A
Antriebseinheiten bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige) Aufnahmeflansch, Motor-/ Getriebeeinheit sowie Schlauchpaket 8m. Antriebseinheiten und Schweißköpfe OSK GW und SW sind untereinander kompatibel!
Papierrollen Einbaudrucker 3er Pack (Haltbarkeit 10 Jahre)
Die Gas Controller Box ermöglicht es bis zu drei Gase während der Schweißung zu steuern und über die EVO WP Steuerungen zu regeln. Es können programmbezogen das Schweißgas, das Formiergas sowie ein zusätzliches Gas (z. B. für eine Schleppdüse, zum Fluten einer Gasabdeckung oder eines Gehäuses) in der EVO Steuerung überwacht, geregelt, lückenlos dokumentiert und gespeichert werden. Alle Schweiß- und Formier- gase, die in der WIG-Schweißtechnik zum Einsatz kommen, sind im Menü der Steuerung hinterlegt.
Technische Daten:
Lieferumfang:
Umschaltbox zum Schweißen mit zwei Schweißköpfen. Zum Steigern der Produktivität kann mit der Switchbox in Verbindung mit den einer Steuerung der EVO-Serien mit zwei Schweißköpfen wechselseitig geschweißt werden. Zum Einsatz können alle Schweißwerkzeuge kommen, d. h. geschlossene Schweißköpfe, offene Schweißzangen, Drehvorrichtungen oder Rohr-in-Boden Schweißköpfe, gas- oder wassergekühlt, mit oder ohne Drahtzufuhr bzw. AVC. Durch Betätigung des Start-Tasters an dem Schweißkopf wird das für den jeweiligen Schweißkopf passende Schweißprogramm geladen. Der nicht benutzte Schweißkopf ist gesperrt und kann für die nächste Schweißung gerüstet werden.
Technische Daten:
Lieferumfang:
Wasserkühlgerät zum Einsatz mit der Steuerung EVO 200 WP oder LITE bzw. TETRIX 200 in Verbindung mit wassergekühlten Schweißwerkzeugen.
Lieferumfang:
Frostschutz bis -10°C (VPE = 5 l Kanister)
Der Flaschen-Druckminderer mit Handanschluss reduziert den Flaschendruck von verdichteten und unter Druck gelösten Gasen von max. 200 bar (auf Wunsch 300 bar) auf einen dem Flowmeter entsprechenden Druck. Am Flowmeter kann die gewünschte Menge in l/min konstant eingestellt werden.
Wichtig: Dieser Druckminderer hat einen konstanten Arbeitsdruck von 2,5 bar zum Schutz des Gasflowsensors der Orbitalanlage.
Regelbereich:
Druckminderer mit anderen Anschlüssen und für andere Gasarten oder vernickelte Ausführung auf Anfrage.
(für Pneumatik-Anschluss RBK 60 S)
und Ein- und Ausgangskupplung (für Pneumatik-Anschluss RBK 60 S)
Länge 3 m
Länge 5 m / Größe 35 mm² / Spannung bis 300 A
Antriebseinheiten bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/Getriebeeinheit sowie Schlauchpaket 8 m. Antriebseinheiten und Schweißköpfe OSK S und G sind untereinander kompatibel!
für Steuerungen Tigtronic
für Steuerungen Tigtronic
Papierrollen Einbaudrucker 3er Packk
Farbbandkassette für Einbaudrucker TIGTRONIC ORBITAL 4
gasgekühlt, bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm
ED: AC: 105 A, DC: 220 A, 60 % (10 min.)
Sonderlängen und Ausführungen mit höherer ED auf Anfrage.
Für alle Tigtronic Steuerungen zur Sicherung, Verwaltung und Bearbeitung der Schweißnahtdokumentation (Ist- / Soll-Parameter) am PC in deutsch und englisch
8 m Kabelfernbedienung für alle Orbitalsteuerungen.
Lieferumfang:
Technische Daten: Orbifeed 15
Bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/ Getriebeeinheit sowie Schlauchpaket 8 m.
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.

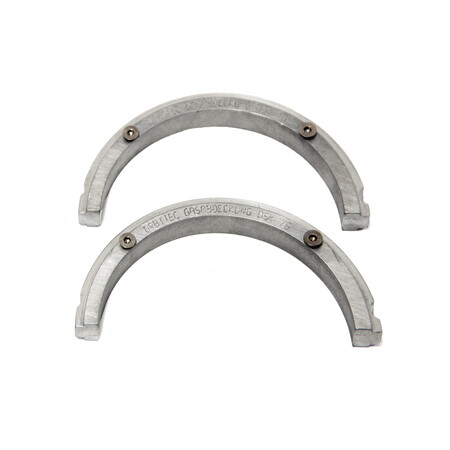

GGA-Backen sind besonders schmal und bestehen aus einer Aluminium-Grundbacke und einer anschraubbaren Gasabdeckungsbacke aus hitzebeständigem GFK-Material. Sie werden eingesetzt beim Verschweißen von Fittingen, Flanschen sowie Komponenten mit kurzen Schweißstutzen. In Verbindung mit einem seitenversetzten bzw. eindrehbaren Elektrodenhalter kann die Schweißung extrem nahe an einer Schweißkopfseite erfolgen. Auf der gegenüberliegenden Kopfseite ist ein Spannbackensatz mit verbreiteter Auflagefläche zur sicheren Fixierung zu empfehlen. GA-Spannbacken sind lieferbar für Schweissköpfe OSK 53 / 76 / 115 (der max. Geltungsbereich ist eingeschränkt).
GA-Grundbacken und Gasabdeckungen (1 Satz = 2 Halbschalen)

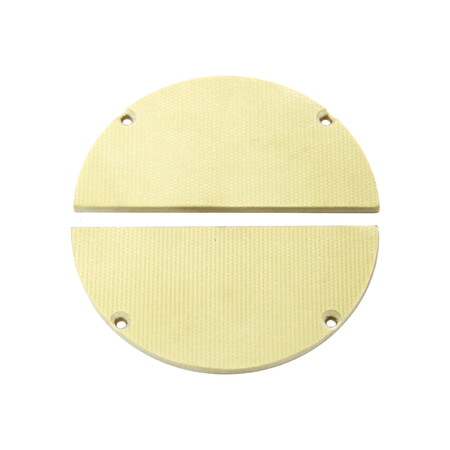

(Anpassung durch den Kunden)

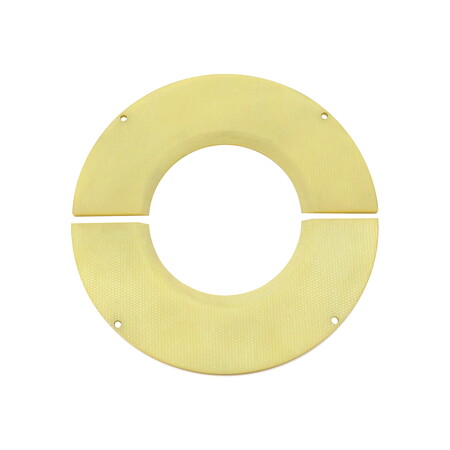

(Vorgefertigt mit Durchgangsloch)
Antriebseinheit für OSK C und CS, bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/ Getriebeeinheit sowie Schlauchpaket 8 m.
Vorteil: Beim Umrüsten mit diesem Flansch können Sie die OSK C oder CS Schweißköpfe auch mit der Antriebseinheit OSK G oder S einsetzen.
bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 1,6 mm
bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm
bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm
bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm
(Spezialwerkzeug erforderlich)
Wassergekühlte Ausführung auf Anfrage.
gasgekühlt, bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm
ED: AC: 105 A, DC:150 A, 60 % (10 min.)
Sonderlängen und Ausführungen mit höherer ED auf Anfrage.
Schlittenbreite 50 mm, Verfahrweg Brenner 50 mm, seitliche Justierung 30 mm inkl. Brennerklemmung DA 20 mm inkl. Befestigungsflansch
(Sonderbrennerklemmung DA 30 mm auf Wunsch)
inkl. AVC Motor mit Endabschaltung und 8 m Anschlusskabel, Schlittenbreite 50 mm, Verfahrweg Brenner 50 mm, seitliche Justierung 30 mm inkl. Brennerklemmung DA 20 mm inkl. Befestigungsflansch
(Sonderbrennerklemmung DA 30 mm auf Wunsch)
inkl. Drahtauslaufdüse und drei Düsenspitzen für 0,8/1,0/1,2 mm
(3D- verstellbar über Lineareinheit)
Lieferumfang:
Technische Daten: Orbifeed 5
komplett montierbar am WIG-Brenner OSW
Geltungsbereich: 9,3 mm - 16,2 mm / 0,366“ - 0,638 “
Geltungsbereich: 16 mm - 36,7 mm / 0,630“ - 1,445 “
Geltungsbereich: 9,5 mm - 19,5 mm / 0,374“ - 0,768 “
Geltungsbereich: 19,5 mm - 99,1 mm / 0,768“ - 3,902“
Bis DI 30 mm sind die Federhülsen aus Stahl, bei größeren Durchmessern gehören zum Lieferumfang zusätzlich 4 Edelstahlbacken.
Maße ohne montierten Halterungen:
1110 x 710 x 850 mm (L x B x H)
Gewicht: unbestückt ca. 70 kg
Zum Fixieren der Rohre beim Abheften vor dem Verschweißen / Oberflächenbehandeltes Aluminium
Zum Fixieren der Rohre beim Abheften vor dem Verschweißen / Oberflächenbehandeltes Aluminium
Lieferumfang:
Lieferumfang:
Inkl. Inspektionslampe und Koffer

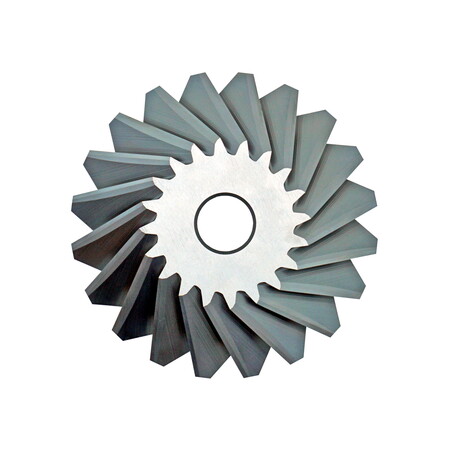

Anfassägeblätter für 30°, 32°, 35°, 37,5°, 40° und 45° für S-LT-Rohrsägen auf Anfrage.
Flasche 250 ml
Je Rohraußendurchmesser 1 Satz = 2 Halbschalen. Zusätzlich sind die Spannbacken des Schweißkopfes OSK 38 verwendbar.
Zeichnet sich durch eine lange Standzeit aus und kann mit hoher Präzision unlegierte, niedrig- und hochlegierte Stähle schnell und zuverlässig bearbeiten.
Je Rohraussendurchmesser 1 Satz = 2 Halbschalen
Zusätzlich sind die Spannbacken des Schweißkopfes OSK 115 verwendbar
Spezial Schneidstahl HSS zum Anfasen 30° und 37,5° auf Anfrage.
zum Anfassen 30° für Planfix 115
für Tulpennahtvorbereitung 15°/R3 für Planfix 115
DA 3 – 16 mm | 0,118″ – 0,630″
Universal“, Ø 10 – 54 mm | 0,394“ - 2,126"
Rolle 10 m | 393,701″, 115 mm breit | 4,528″
Ø 150 mm | 5,905″
zum Anschluss an TIGTRONIC ORBITAL und EVO, 3 m
für OXY 2 / EVO zum Anschluss an Steuerungen TIGTRONIC BASIC 2–4
für OXY EVO zum Anschluss an Steuerungen TIGTRONIC ORBITAL und EVO
für OXY EVO zum Anschluss an Steuerungen EVO und PC, 2 m
für OXY 2 , 3 , EVO, 3 m, mit Partikelfilter und Edelstahlkanüle
1 m, mit Partikelfilter und Edelstahlkanüle
(nur für Brenner groß montierbar)
für Glas-Gasdüse
Andere Keramikdüsen auf Anfrage.
OSW 80-275, TURN
Lieferumfang:
Lieferumfang:
Messanschluss Formiergaskammer an OXY
(ab SC Profi Ø 57) auf Anfrage
Für ID 10,5 – 49 mm / 0,413” – 1,929” (10 x 2 Stopfen) im Koffer
Für ID 47 – 107 mm / 1,850” – 4,213” (9 x 2 Stopfen) im Koffer
(passend für Silikonstopfen mit 6 mm Bohrung ab Rohr ID 15 mm)
6 x 15 x 48 mm

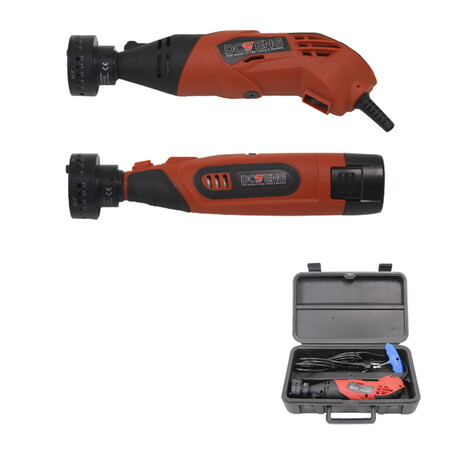

Tragbare Elektroden-Schleifgeräte zum präzisen und schnellen Bearbeiten von Wolframelektroden zum WIG Orbital- und Handschweißen.
Lieferumfang:
Technische Daten S-TGS C // S-TGS CL
beidseitig verwendbar
DA 6,35 - 25,40 mm | 0.250“ - 1.000“

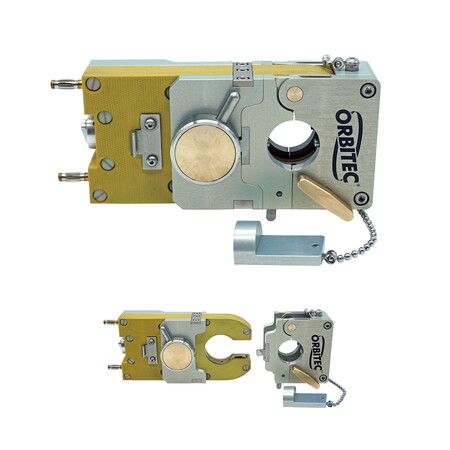

OSK 21 CB mit Augen- & Spannschraube, inkl. Einstellehre für Rohr
Geltungsbereich: DA 3,17 - 21,3 mm | 0,125“ - 0,839“
Gewicht: 1,0 kg
