Chez Orbitec, vous trouverez les accessoires adaptés à tous les produits de la technologie de soudage orbital. Cela comprend des consommables tels que des électrodes en tungstène, des capuchons de torche, des pinces de serrage et bien plus encore. Vous trouverez également l’équipement nécessaire pour aménager un poste de travail mobile répondant aux exigences élevées du soudage orbital.
Tablette robuste 10" servant de télécommande sans fil pour toutes les installations de soudage orbital EVO. L'interface utilisateur de la commande EVO est dupliquée 1:1, ce qui permet un accès complet avec toutes les fonctions. Comme les données sont transmises par WLAN/LAN, la commande et l'affichage ne subissent aucun retard. La portée correspond aux normes WLAN/LAN courantes et peut donc être renforcée ou étendue sans problème. La tablette dispose d'un lecteur de code-barres 2D ou de codes QR intégré pour permettre aux utilisateurs de se connecter et d'accéder aux programmes de soudage. L'appareil peut être utilisé de manière mobile ou dans la station d'accueil fixe.
Données techniques :
Contenu de la livraison
avec logiciel et générateur de codes QR pour le PC pour connexion des utilisateurs et consultation des programmes

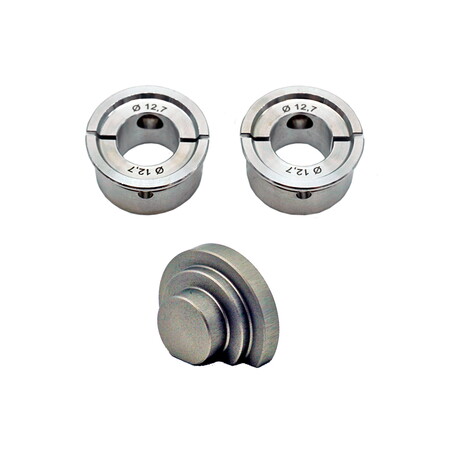

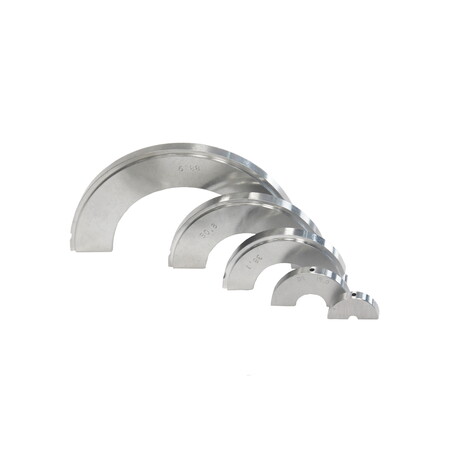

Nous disposons d’un vaste stock de mâchoires de serrage de toutes les têtes OSK. Pour chaque diamètre extérieur du tube 1 jeu = 4 demi-coques. Vous trouverez tous les diamètres des mâchoires de serrage repris dans le stock dans le tableau suivant. D’autres diamètres et mâchoires de serrage avec surface de pose étendue sont disponibles sur demande comme conception spéciale.

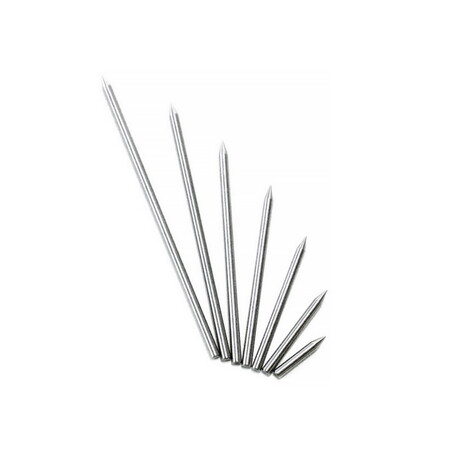

SuperArc : Électrodes en tungstène jetables de précision pour un soudage orbital reproductible. Réduisez vos couts, car chaque affutage à la main coute temps et argent. Qualité standard WC 20 selon la norme DIN EN ISO 6848.
Dimensions finales pour toutes les têtes de soudage ORBITEC en fonction du diamètre extérieur du tube.

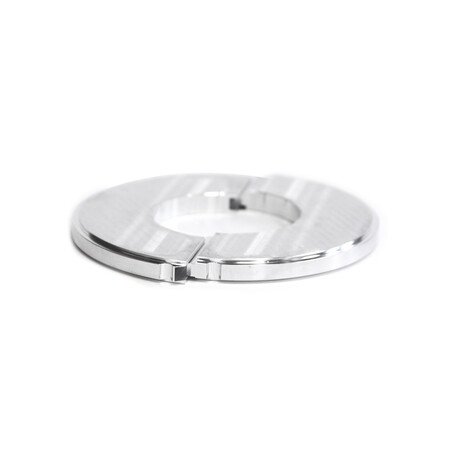

Mâchoire de serrage en version HP (OSK 53/76/115/170) pour une optimisation des couleurs de revenu dans la zone du milieu extra-pur sur demande.
Pour souder avec extrêmement peu d’espace

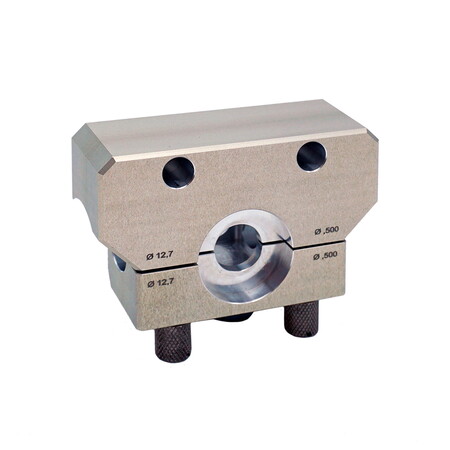

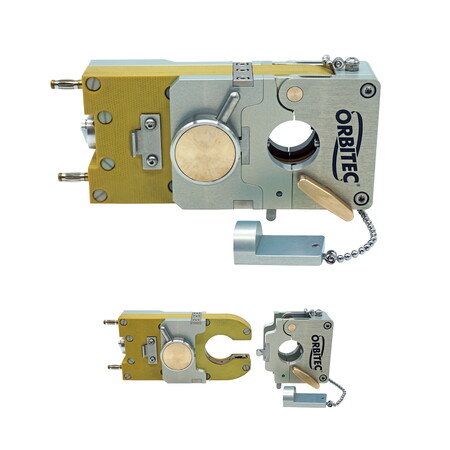

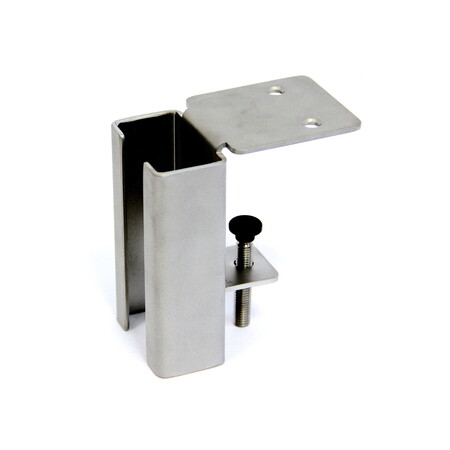

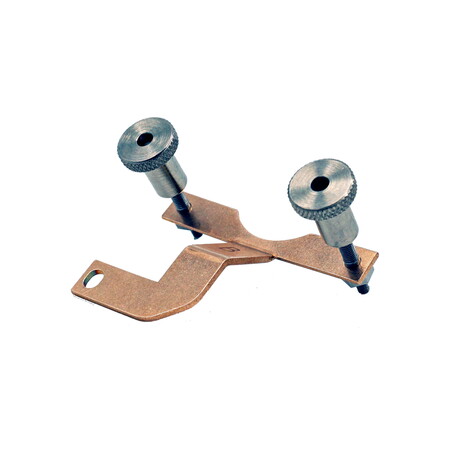

Requis pour l’utilisation de blocs de fixation

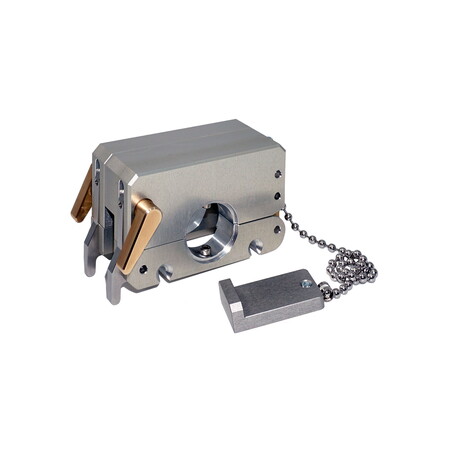

gabarit de réglage pour tube compris
(Pour chaque diamètre extérieur de tube 1 jeu = 4 pièces), gabarit de réglage pour distance inter-électrode compris
Utiliser uniquement en association avec un bloc de fixation tube à tube

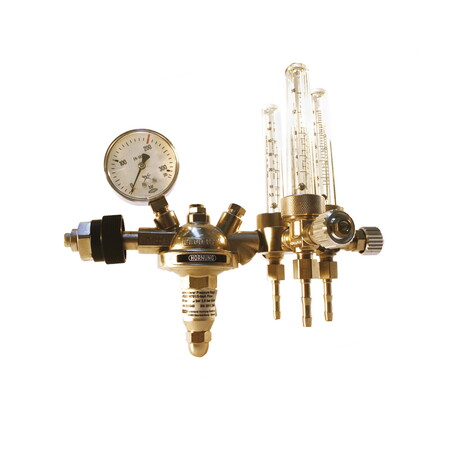

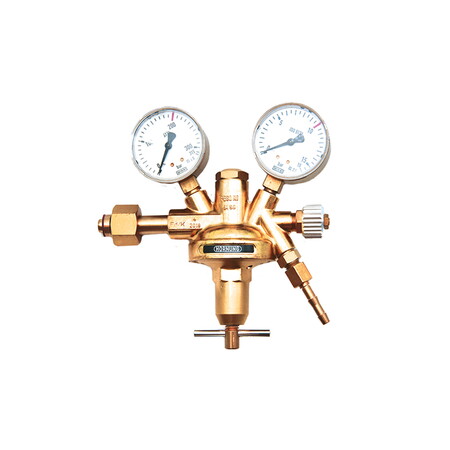

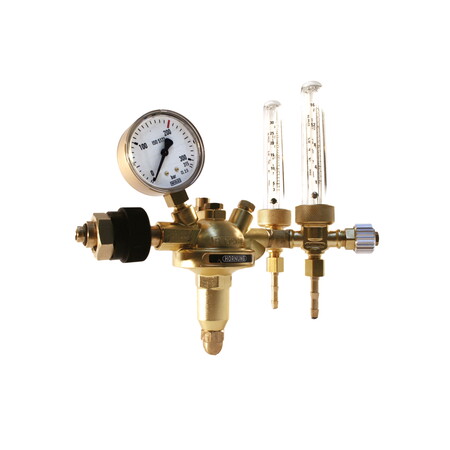

Le détendeur de bouteille à raccordement manuel réduit la pression des gaz comprimés et des gaz dissous sous pression de 200 bars maximum (300 bars sur demande) à une pression correspondant au débitmètre. La quantité souhaitée en l/min peut être réglée en permanence sur le débitmètre.
Important : Ce détendeur a une pression de travail constante de 2,5 bars pour protéger le capteur de débit de gaz de l’installation orbitale.
Plage de régulation:
À partir de OSK 53
La plage d’application maximale de la taille des têtes de soudage est alors réduite.

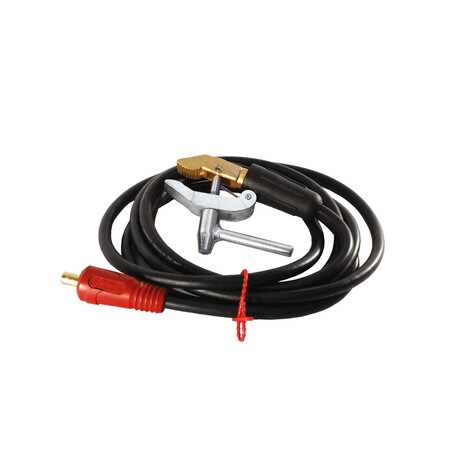

Longueur 5 m / Taille 50 mm² / Tension Jusqu’à 500 A

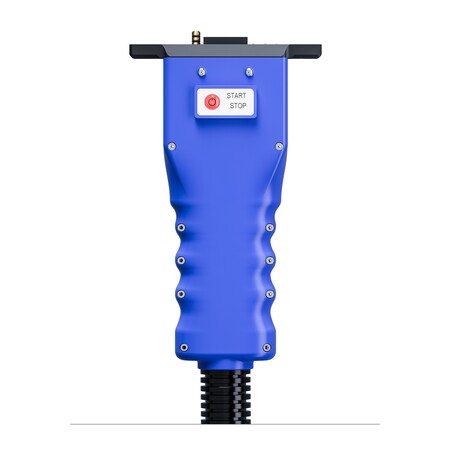

Unités d’entraînement composées d'une poignée avec élément de commande (touche Start-Stop et affichage de l’état), d'une bride de réception, d'une unité moteur/engrenage ainsi que d'un jeu de tuyaux de 8 m. Les unités d’entrainement et les têtes de soudage OSK GW et SW sont compatibles entre elles!

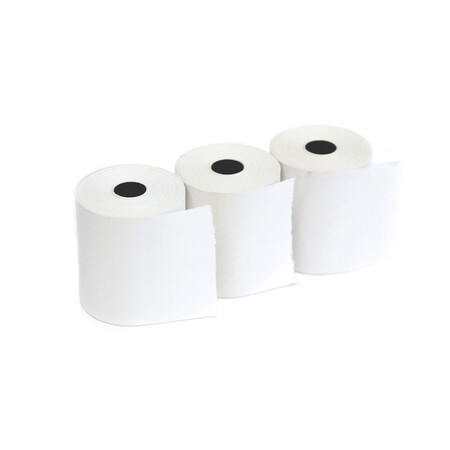

Rouleaux de papier pour imprimante à intégrer, pack de 3 (se conserve 10 ans)

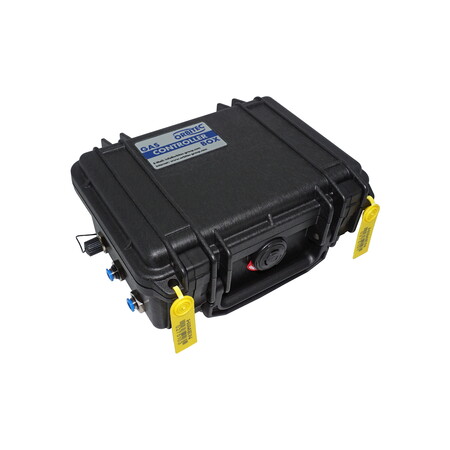

Le boîtier de régulation des gaz permet de commander jusqu’à trois gaz pendant le soudage et de les réguler via les commandes EVO WP. En fonction du programme, il est possible de surveiller, réguler, documenter sans faille et sauvegarder le gaz de soudage, le gaz de formation ainsi qu’un gaz supplémentaire (p. ex. pour une buse traînée, pour l’inondation d’un revêtement à gaz ou d'un boîtier) dans la commande EVO. Tous les gaz de soudage et de formation utilisés dans la technologie de soudage TIG sont enregistrés dans le menu de la commande.
Données techniques:
Contenu de la livraison:

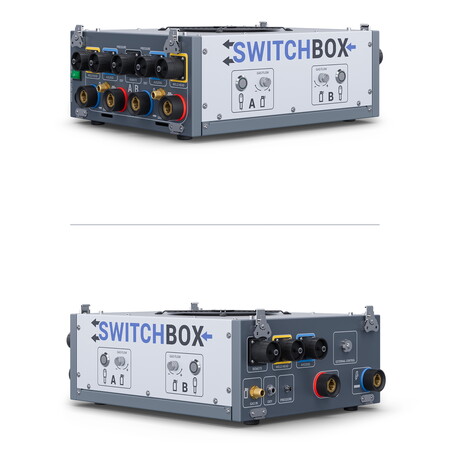

Boîtier de commutation permettant de souder avec deux têtes de soudage. Pour augmenter la productivité, le boîtier de commutation permet d’utiliser deux outils de soudage en alternance avec un seul système de commande de la série EVO. Tous les outils de soudage peuvent être utilisés, par ex. les têtes de soudage fermées, les pinces de soudage ouvertes, les dispositifs de rotation ou les têtes de soudage tube/plaque, refroidis au gaz ou à l’eau, avec ou sans fil d’apport ou AVC. En actionnant le bouton de démarrage sur la tête de soudage, le programme de soudage correspondant est chargé sur la tête concernée. La tête de soudage non utilisée est verrouillée et peut être préparée pour le prochain soudage.
Données techniques :
Contenu de la livraison

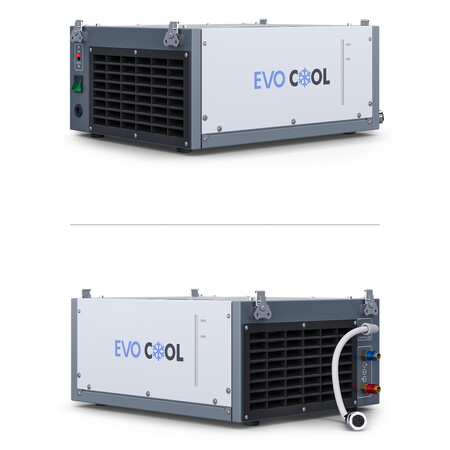

Appareil de refroidissement à l’eau pour utilisation avec le système de commande EVO 200 WP ou LITE ou TETRIX 200 en lien avec les outils de soudage refroidis à l’eau.
Contenu de livraison:

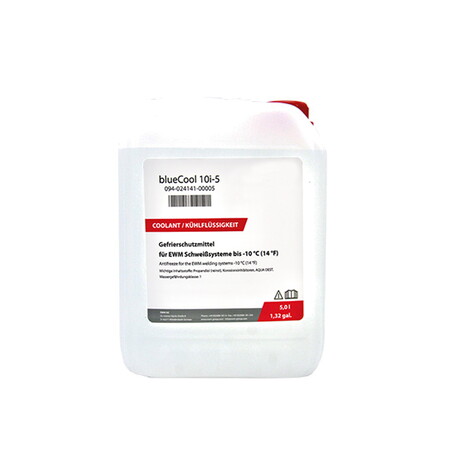

Antigel jusqu’à -10°C (VPE = bidon de 5 l)
Le détendeur de bouteille à raccordement manuel réduit la pression des gaz comprimés et des gaz dissous sous pression de 200 bars maximum (300 bars sur demande) à une pression correspondant au débitmètre. La quantité souhaitée en l/min peut être réglée en permanence sur le débitmètre.
Important : Ce détendeur a une pression de travail constante de 2,5 bars pour protéger le capteur de débit de gaz de l’installation orbitale.
Plage de régulation:
Détendeur avec d’autres raccords pour d’autres types de gaz ou modèle nickelé sur demande.

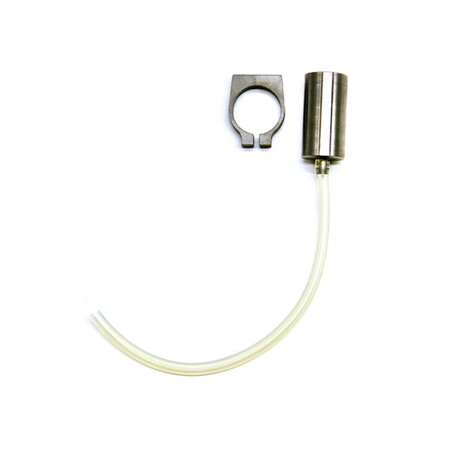

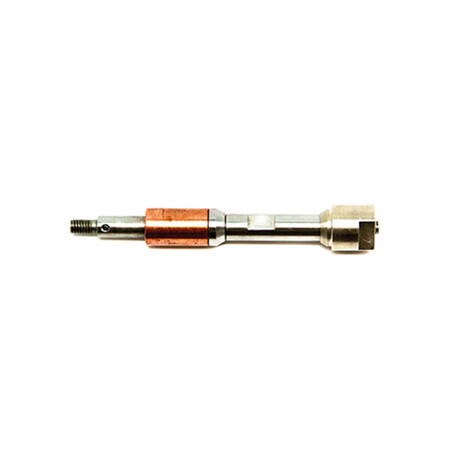

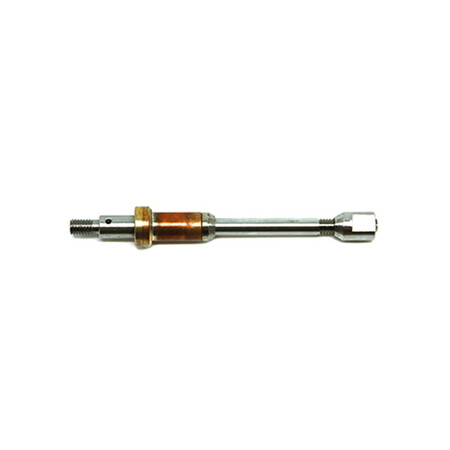

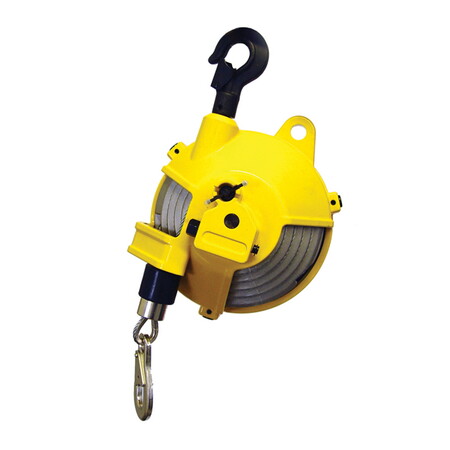

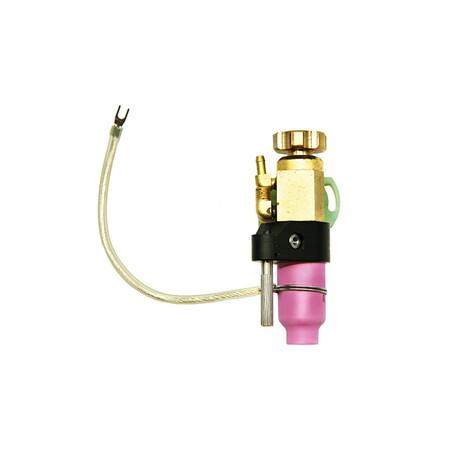

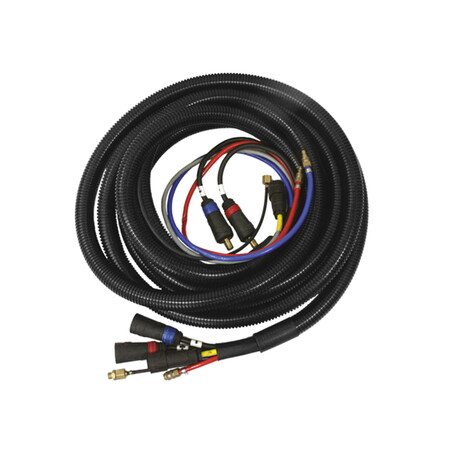

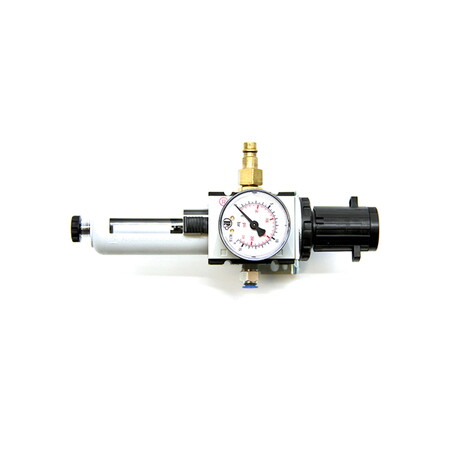

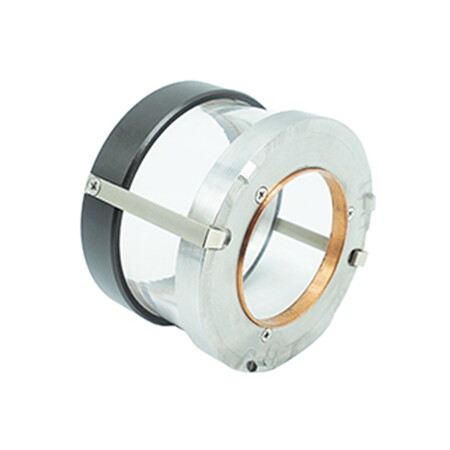

(pour raccord pneumatique RBK 60 S)

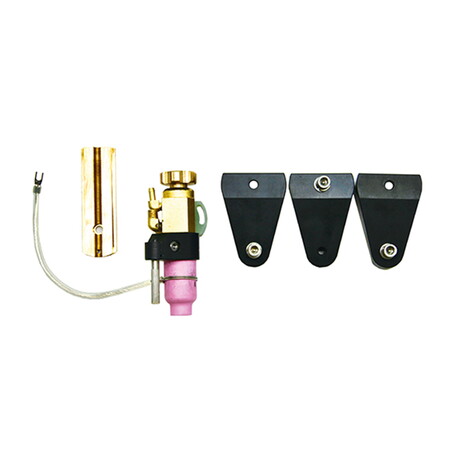

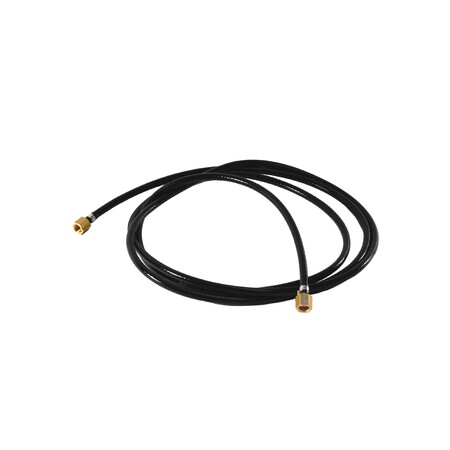

Et couplage d’entrée et sortie (pour raccord pneumatique RBK 60 S)
Longueur 3 m

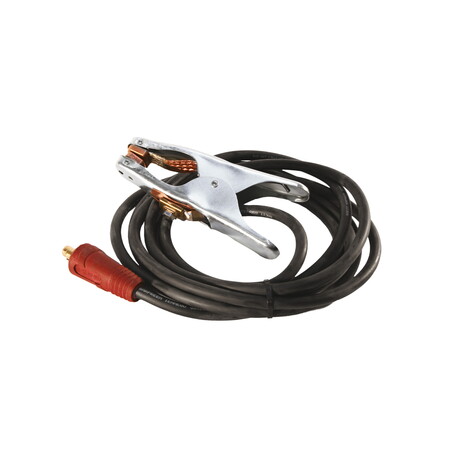

Longueur 5 m / Taille 35 mm² / Tension Jusqu’à 300 A
Unités d’entrainement composées d'une poignée avec élément de commande (bouton Start-Stop et affichage de l’état), d'une bride de réception, d'une unité moteur/engrenage ainsi que d'un jeu de tuyaux de 8 m. Les unités d’entrainement et les têtes de soudage OSK S et G sont compatibles entre elles!

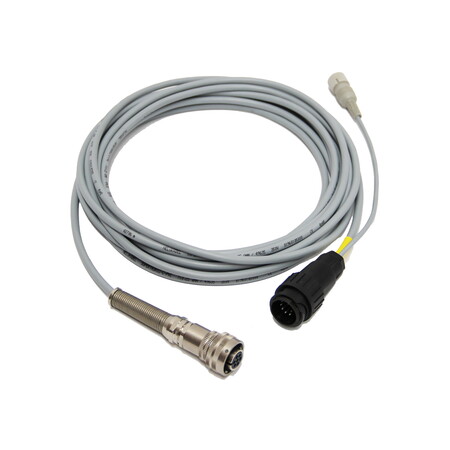

pour systèmes de commande Tigtronic
pour systèmes de commande Tigtronic
Rouleaux de papier pour imprimante intégrée, pack de 3

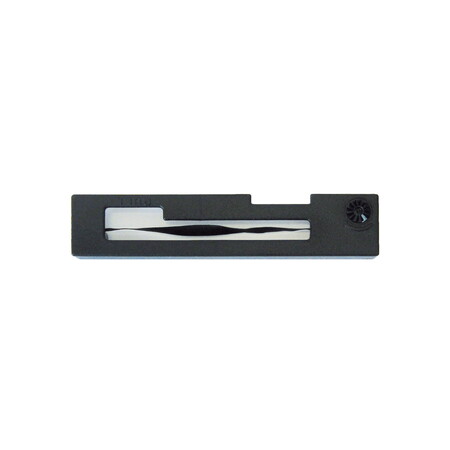

Cassette de bande de couleur pour imprimante intégrée TIGTRONIC ORBITAL 4

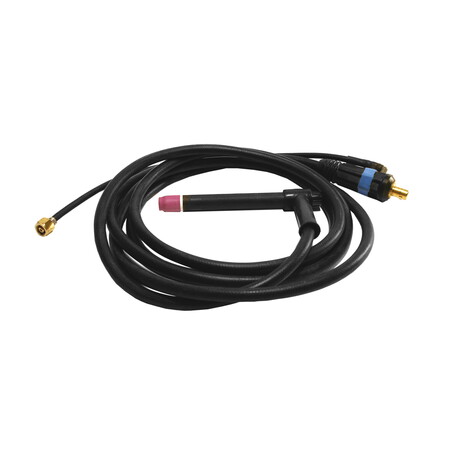

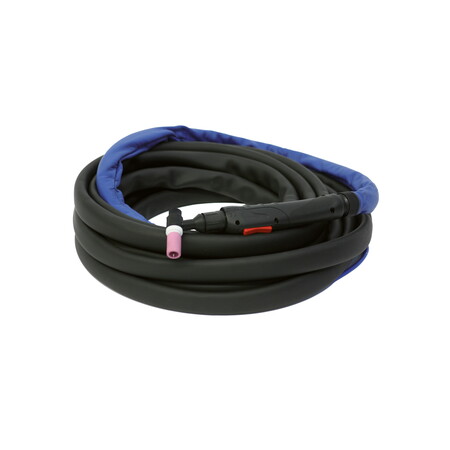

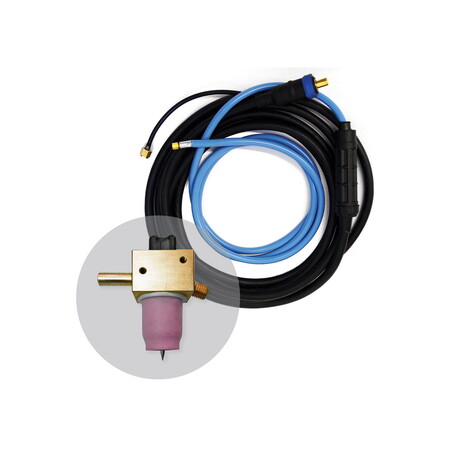

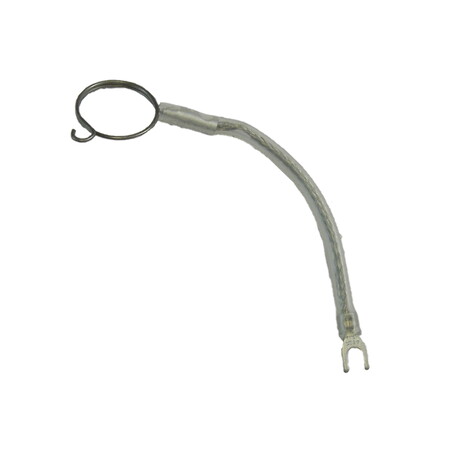

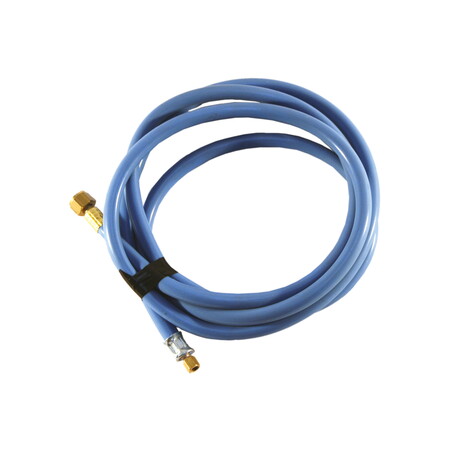

Refroidi au gaz, équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 2,4 mm
FM : AC : 105 A, DC: 220 A, 60 % (10 min.)
Longueurs spéciales et modèles avec FM plus élevé sur demande.
Pour tous les systèmes de commande Tigtronic pour sécuriser, gérer et traiter la documentation relative aux cordons de soudure (paramètres réels/théoriques) sur le PC en allemand et en anglais

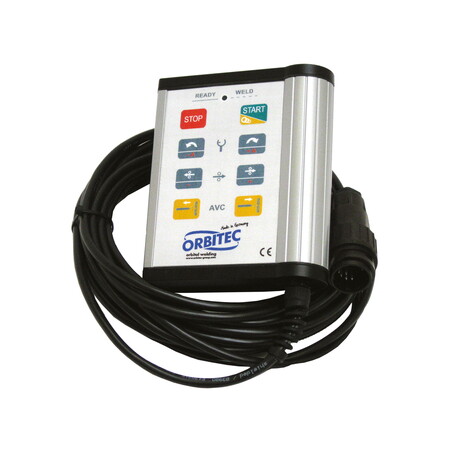

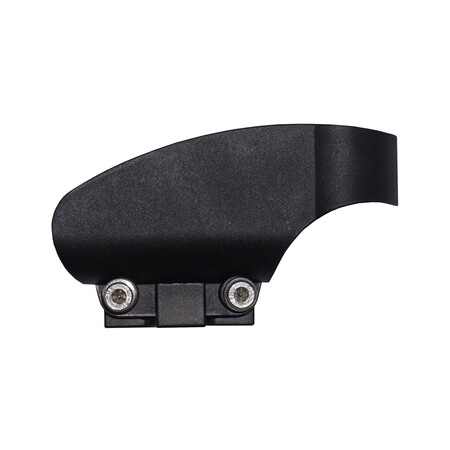

Commande à distance par câble de 8 m pour tous les systèmes de commande orbitaux.
Contenu de la livraison:
Données techniques: Orbifeed 15
Composée d'une poignée avec élément de commande (touche Start-Stop et affichage de l’état), d'une bride de réception, d'une unité moteur/engrenage ainsi que d'un jeu de tuyaux de 8 m.
À partir de OSK 53
La plage d’application maximale de la taille des têtes de soudage est alors réduite.

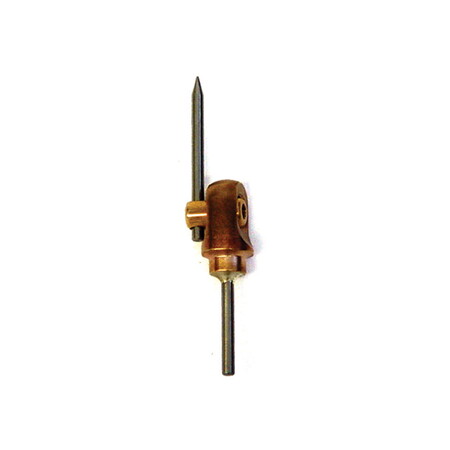

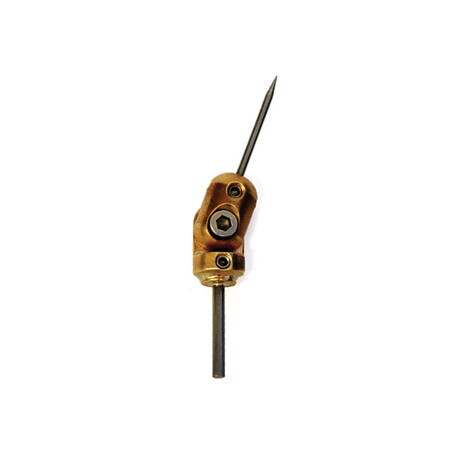

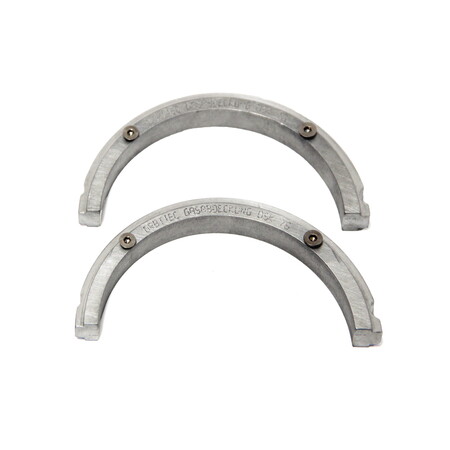

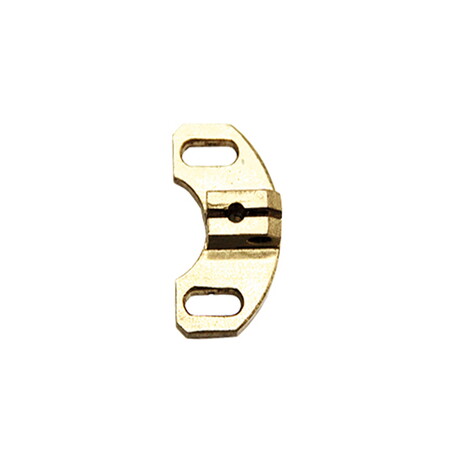

Les mâchoires GGA sont particulièrement étroites et se composent d'une mâchoire de base en aluminium et d'une mâchoire à protection gazeuse vissable en matériau GFK résistant à la chaleur. Elles sont utilisées pour souder les raccords, les brides et les composants à manchons courts. En liaison avec un porte-électrode décalé latéralement ou vissé, le soudage peut être effectué très près d'un côté de la tête de soudage. Sur le côté opposé de la tête, un jeu de mâchoires de serrage avec une surface de contact élargie est recommandé pour une fixation plus sûre. Les mâchoires de serrage GA sont disponibles pour les têtes de soudage OSK 53 / 76 / 115 (la plage d’application max. est limitée). Mâchoires de base

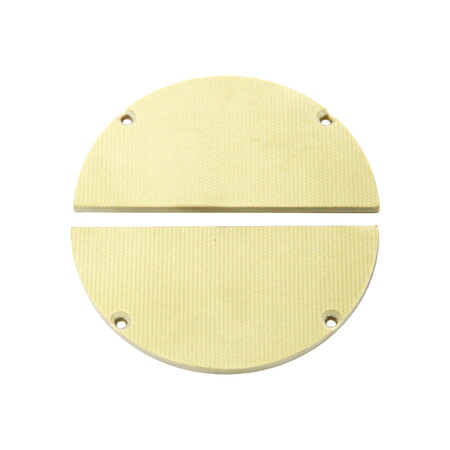

GA et à protection gazeuse (1 jeu = 2 demi-coques)
(Adaptation par le client)

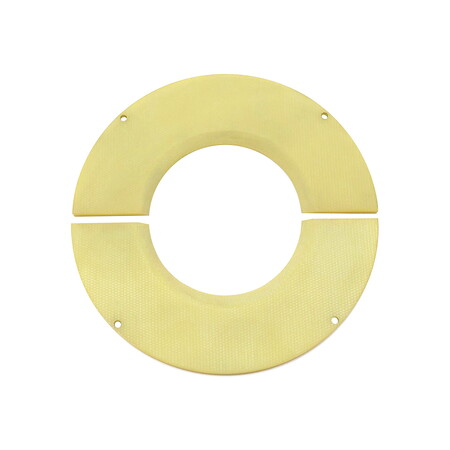

(Préfini avec trou de passage)

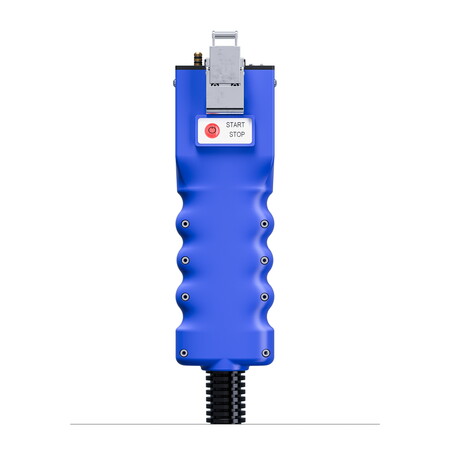

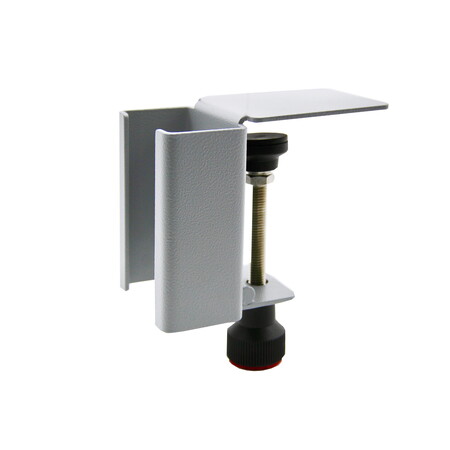

Unité d’entrainement pour OSK C et CS, composée d'une poignée avec élément de commande (touche Start-Stop et affichage du statut), d'une bride de réception, d'une unité moteur/engrenage ainsi que d'un jeu de tuyaux de 8 m.
Avantage : En modifiant l’appareil avec cette bride, vous pouvez également utiliser les têtes de soudage OSK C ou CS avec une unité d’entrainement OSK G ou S.

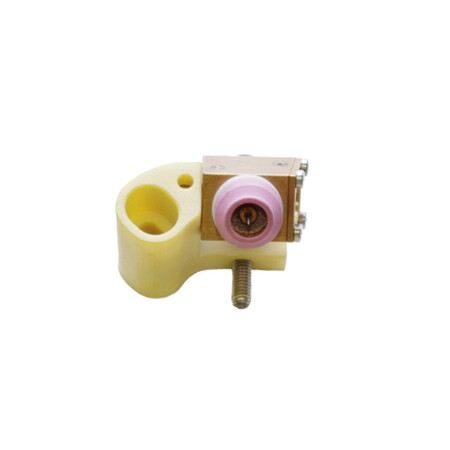

équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 1,6 mm
équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 2,4 mm
équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 2,4 mm
équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 2,4 mm
(Outil spécial nécessaire)

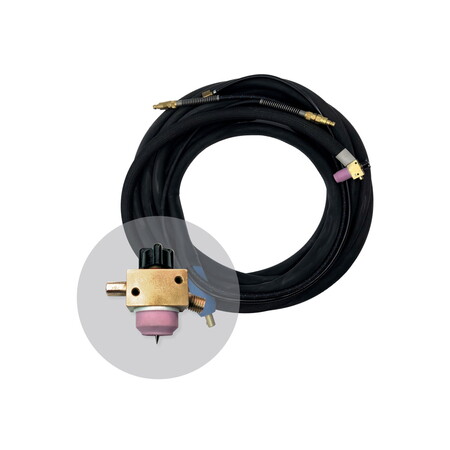

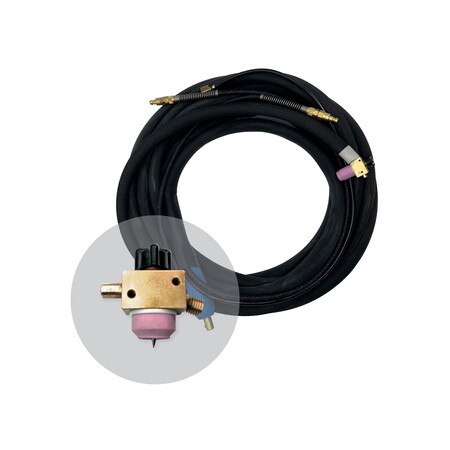

Modèle refroidi à l’eau sur demande.
Refroidi au gaz, équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 2,4 mm
FM : AC : 105 A, DC:150 A, 60 % (10 min.)
Longueurs spéciales et modèles avec FM plus élevé sur demande.

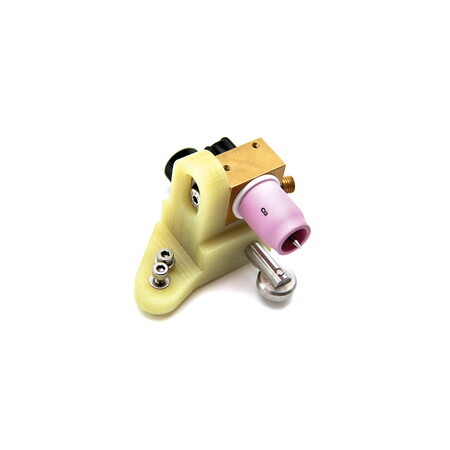

Largeur de chariot 50 mm, distance de déplacement du chalumeau 50 mm, ajustement latéral 30 mm avec serrage du chalumeau dia. ext. 20 mm et bride de fixation
(serrage spécial du chalumeau dia. ext. 30 mm sur demande)

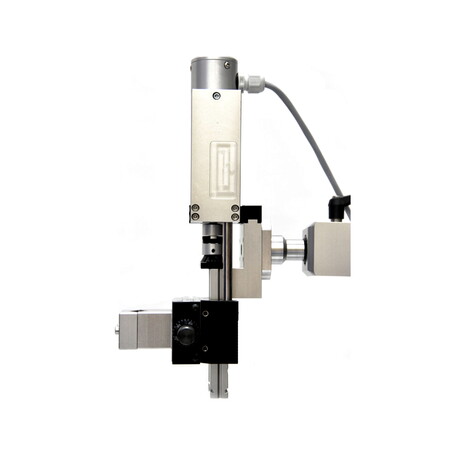

moteur AVC inclus avec désactivation en fin de course et câble de raccordement de 8 m, largeur de chariot 50 mm, distance de déplacement du chalumeau 50 mm, ajustement latéral 30 mm avec serrage du chalumeau dia. ext. 20 mm et bride de fixation
(serrage spécial du chalumeau dia. ext. 30 mm sur demande)

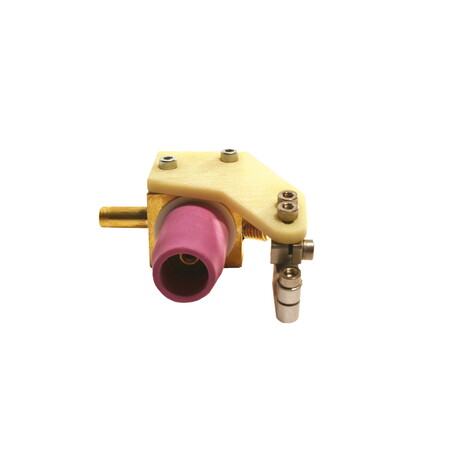

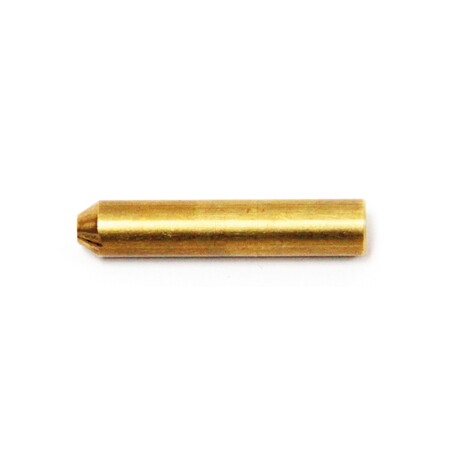

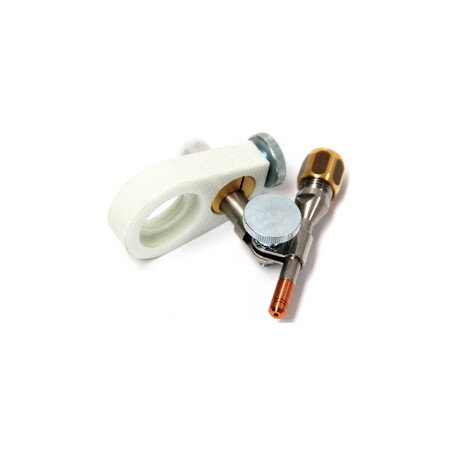

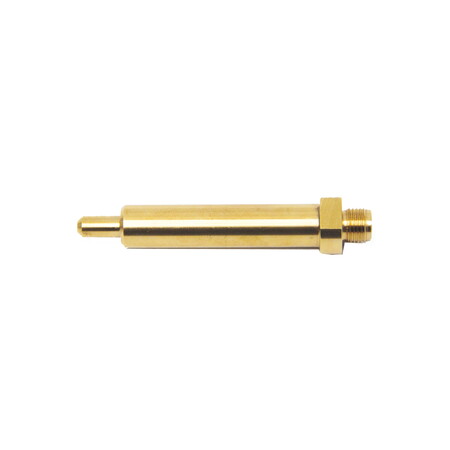

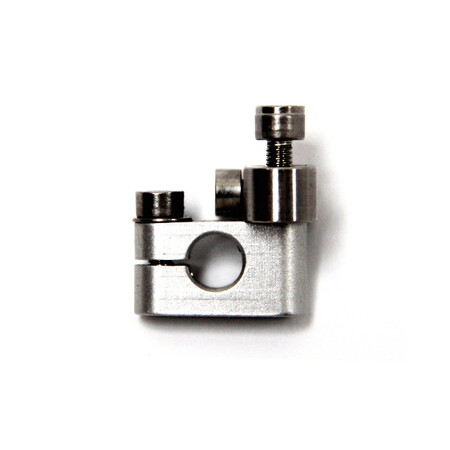

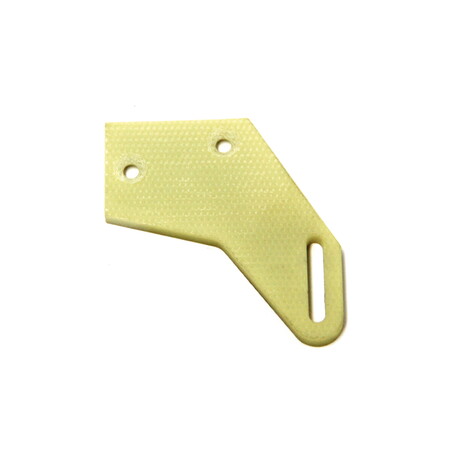

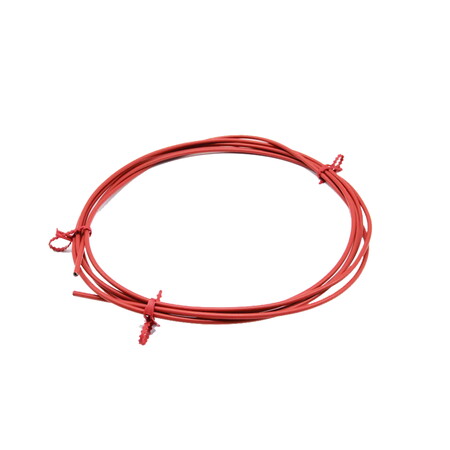

avec buse de sortie de fil et trois pointes de buse pour 0,8/1,0/1,2 mm

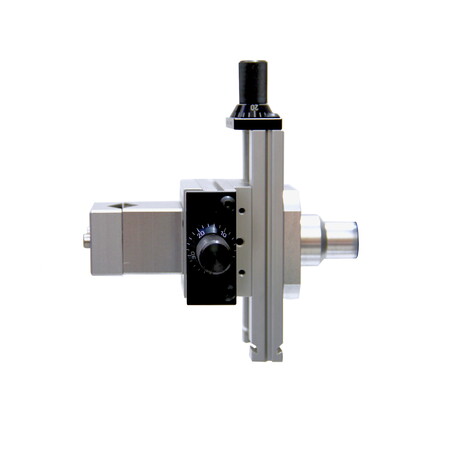

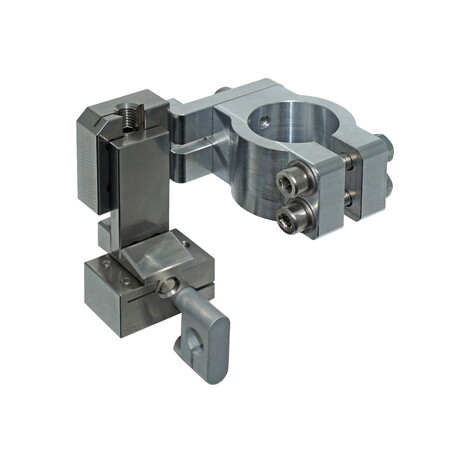

(réglable en 3D par unité linéaire)
Contenu de la livraison:
Données techniques: Orbifeed 5

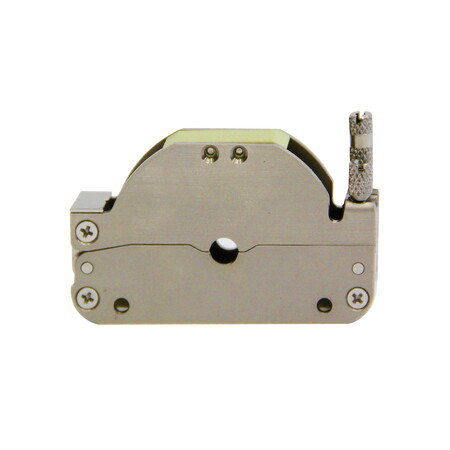

Plage d’application: 9,3 mm - 16,2 mm / 0,366“ - 0,638“
Plage d’application: 16 mm - 36,7 mm / 0,630“ - 1,445“
Plage d’application: 9,5 mm - 19,5 mm / 0,374“ - 0,768“
Plage d’application: 19,5 mm - 99,1 mm / 0,768“ - 3,902“

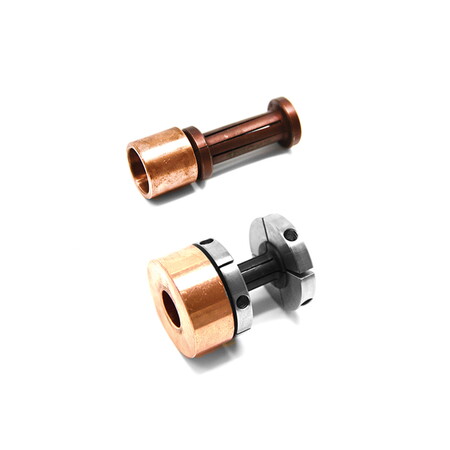

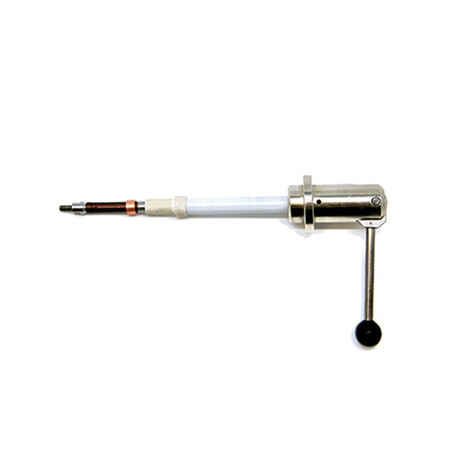

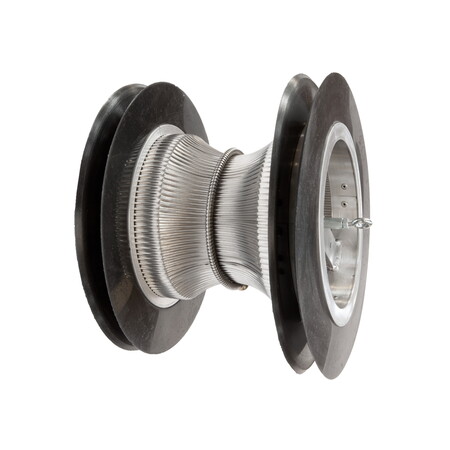

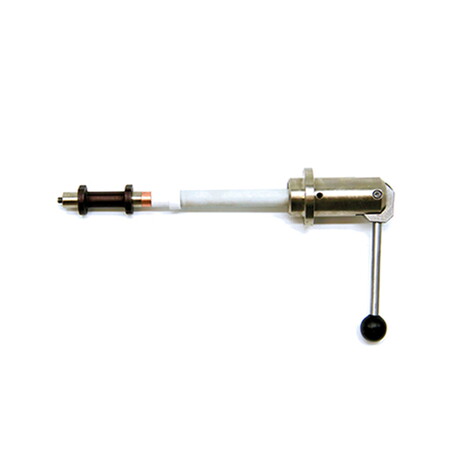

Jusqu’à un dia. int. de 30 mm, les douilles sur ressort sont en acier. Pour les plus grands diamètres, 4 mâchoires en acier inoxydables sont également incluses dans le contenu de la livraison.

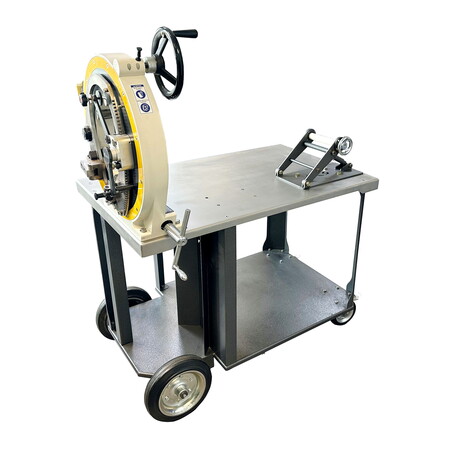

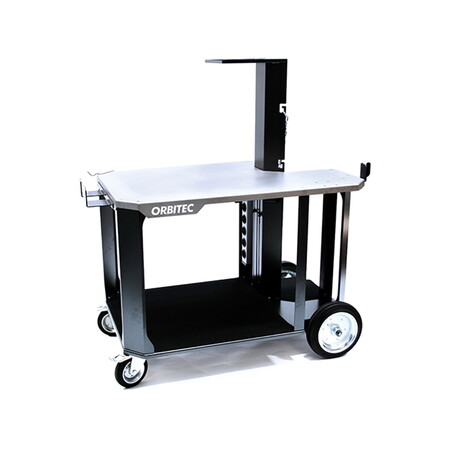

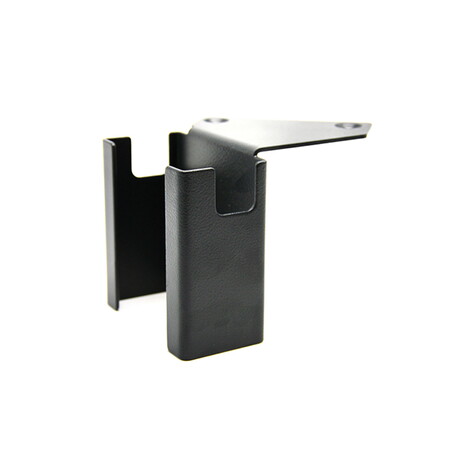

Dimensions hors supports montés :
1110 x 710 x 850 mm (L x l x H)
Poids : non équipé env. 70 kg

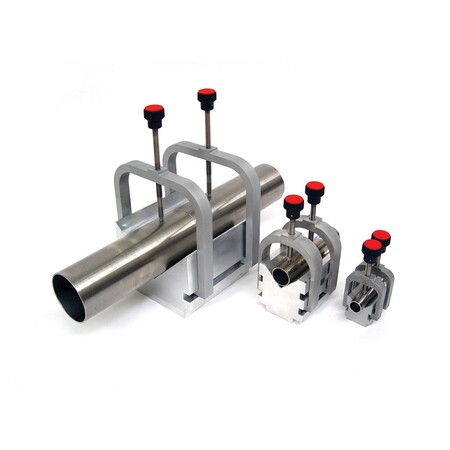

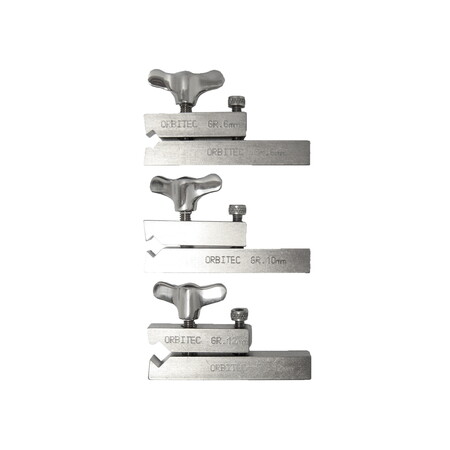

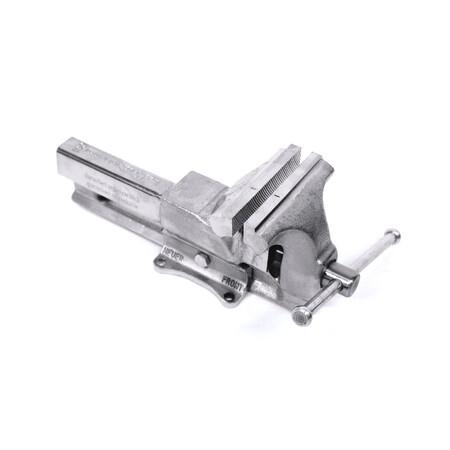

Pour fixer les tubes à pointer avant le soudage / Aluminium traité en surface
Pour fixer les tubes à pointer avant le soudage / Aluminium traité en surface
Contenu de la livraison :
Contenu de la livraison :

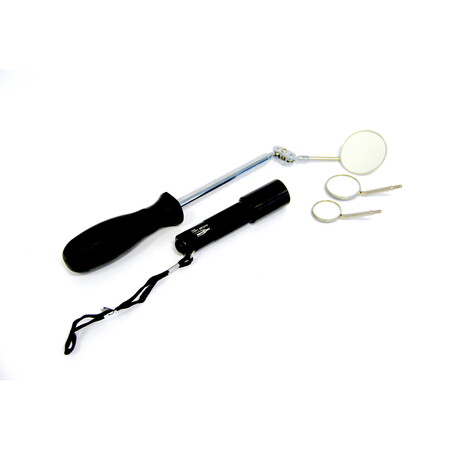

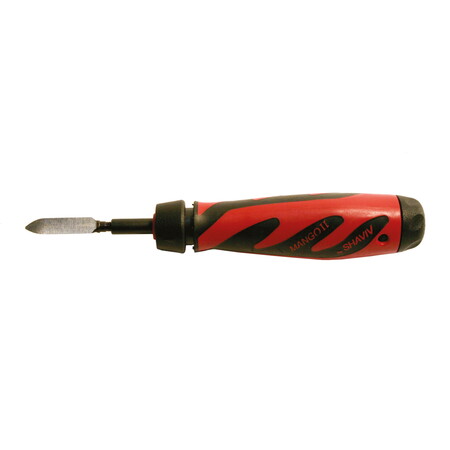

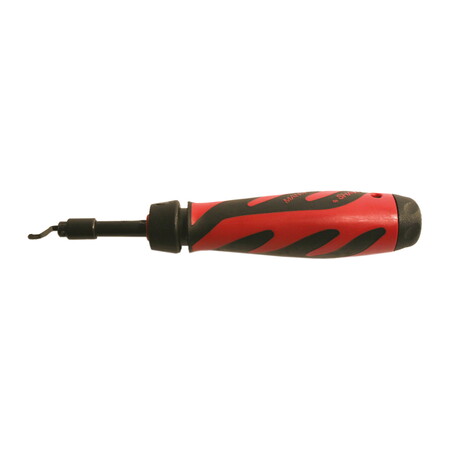

Avec lampe d'inspection et coffret

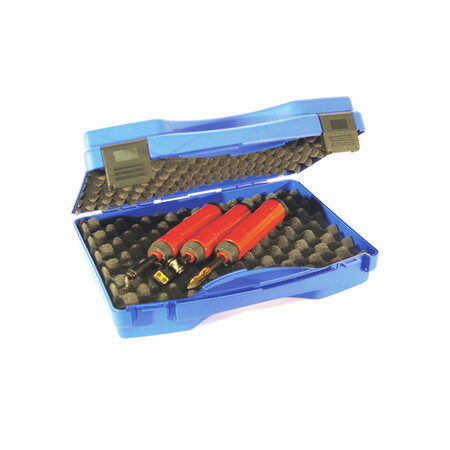

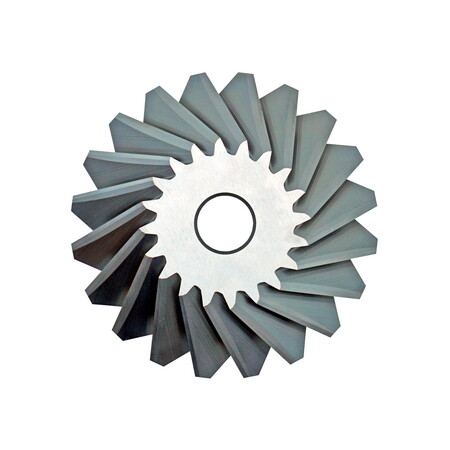

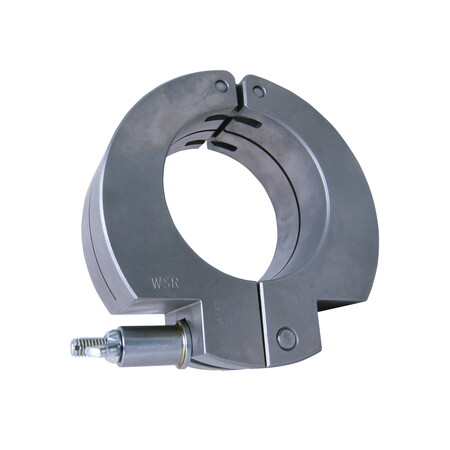

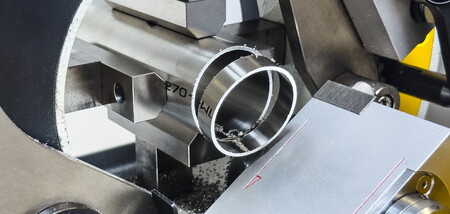

Lames de scie à chanfreiner pour 30°, 32°, 35°, 37,5°, 40° et 45° pour scies coupe-tubes S-LT sur demande.

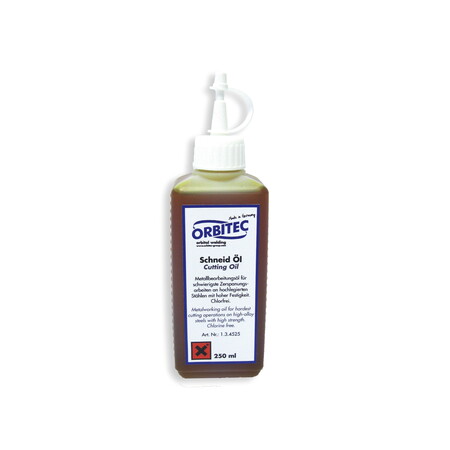

Flacon 250 ml
Pour chaque diamètre extérieur de tube, 1 jeu = 2 demi-coques. De plus, les mâchoires de serrage de la tête de soudage OSK 38 sont utilisables.

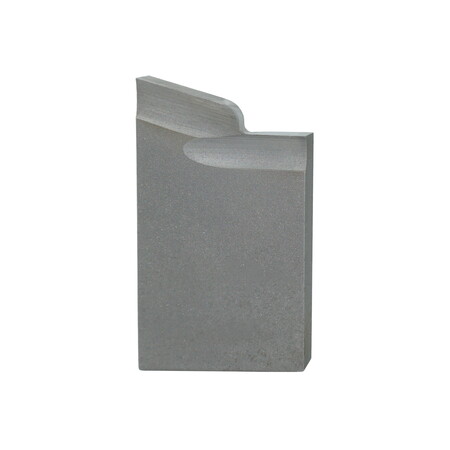

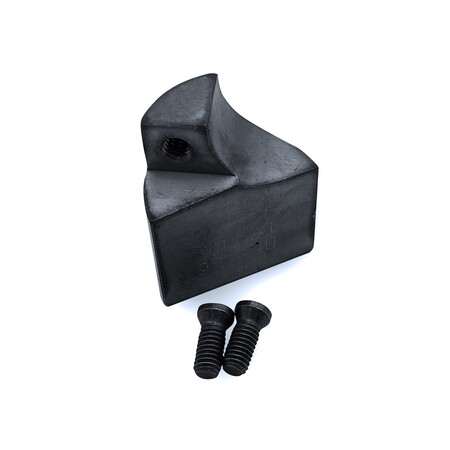

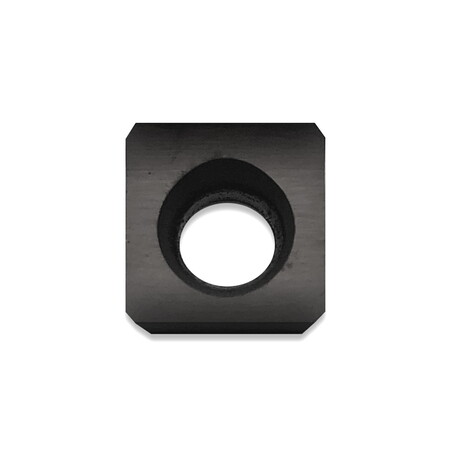

Se caractérise par une longue durée de vie et permet d'usiner rapidement et de manière fiable des aciers non alliés, faiblement et fortement alliés avec une grande précision.

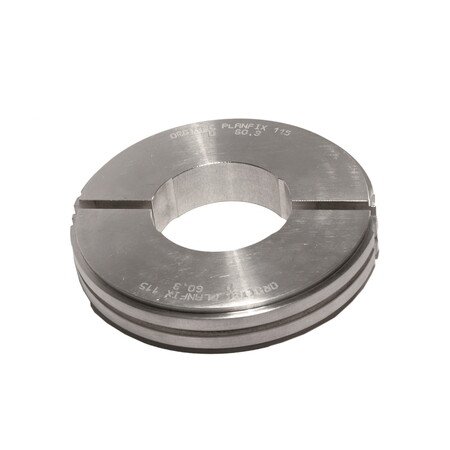

Pour chaque diamètre extérieur de tube, 1 jeu = 2 demi-coques De plus, les mâchoires de serrage de la tête de soudage OSK 115 sont utilisables
Outil de coupe spécial HSS pour chanfreiner à 30° et 37,5° sur demande.

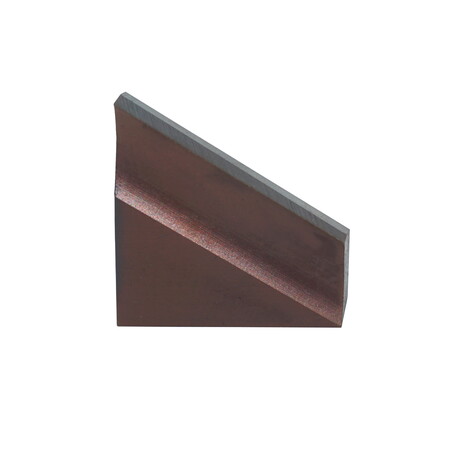

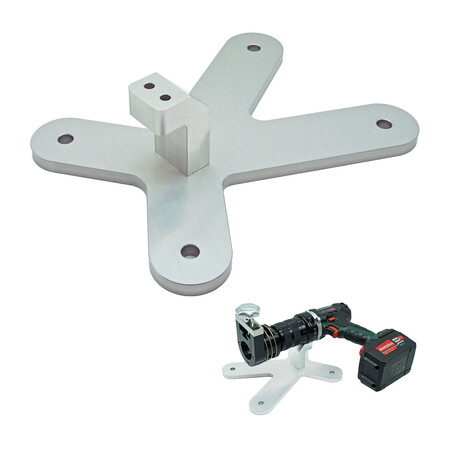

pour chanfreiner à 30° pour Planfix 115
pour la préparation de cordons de soudure en U 15°/R3 pour Planfix 115

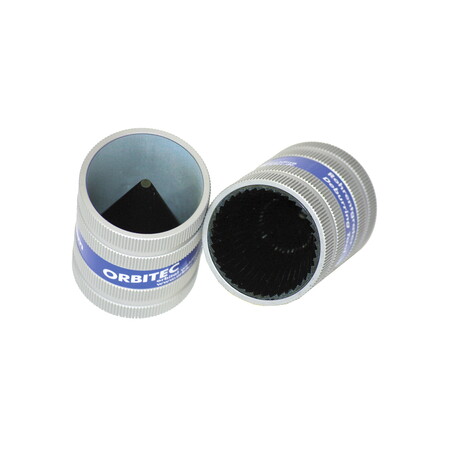

DE 3 – 16 mm | 0,118" – 0,630"

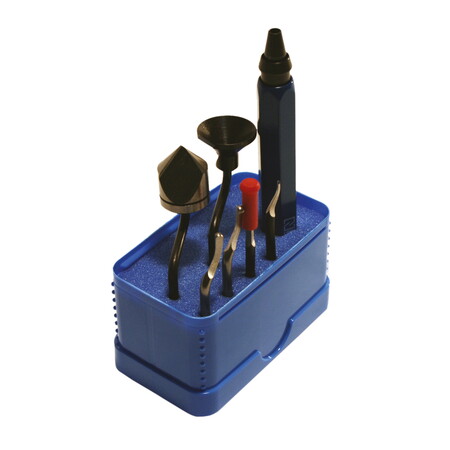

Universel », Ø 10 – 54 mm | 0,394“ - 2,126“

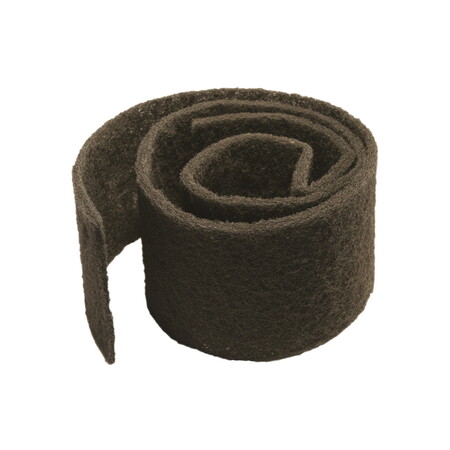

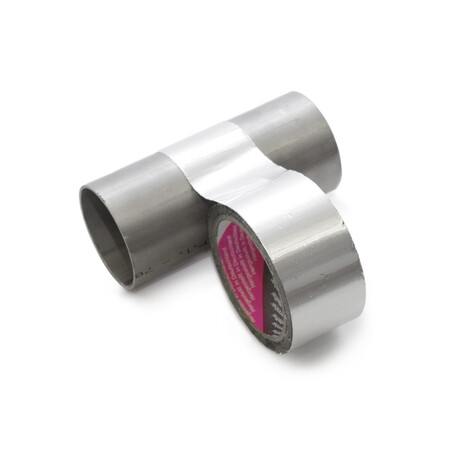

Rouleau 10 m | 393,701″, 115 mm de large | 4,528″

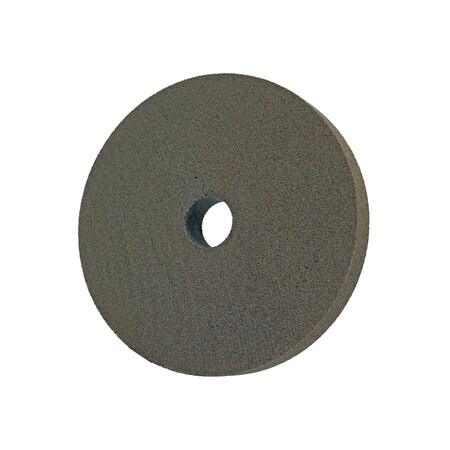

Ø 150 mm | 5,905"
pour le raccordement à TIGTRONIC ORBITAL et EVO, 3 m

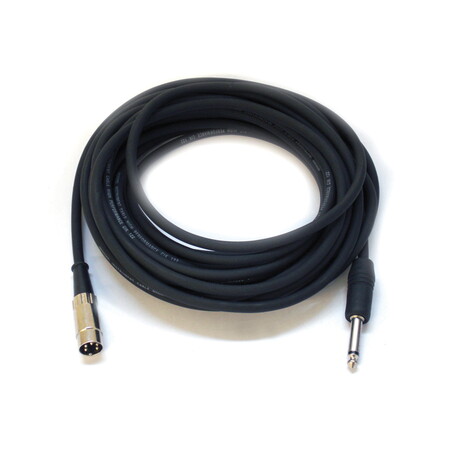

pour OXY 2 / EVO pour le raccordement aux systèmes de commande TIGTRONIC BASIC 2–4

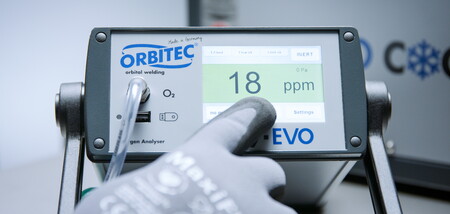

pour OXY EVO pour le raccordement aux systèmes de commande TIGTRONIC ORBITAL et EVO
pour OXY EVO pour le raccordement aux systèmes de commande EVO et PC, 2 m

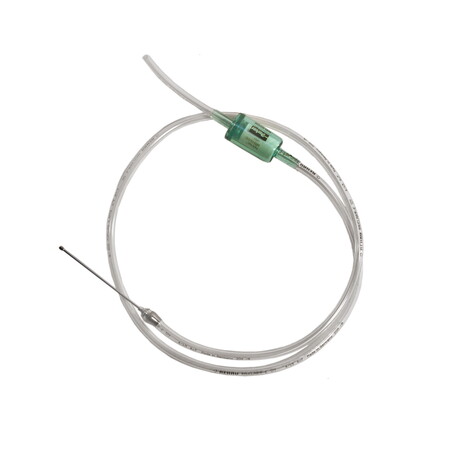

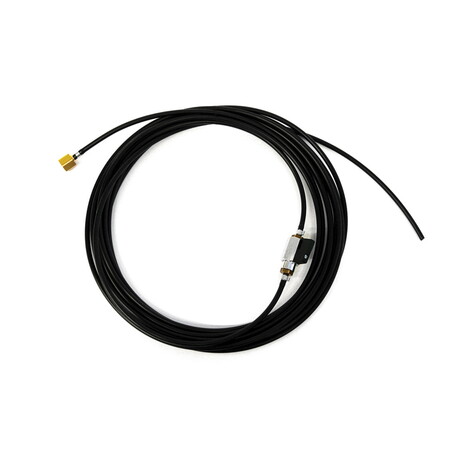

pour OXY 2 , 3 , EVO, 3 m, avec filtre à particules et canules en acier inoxydable

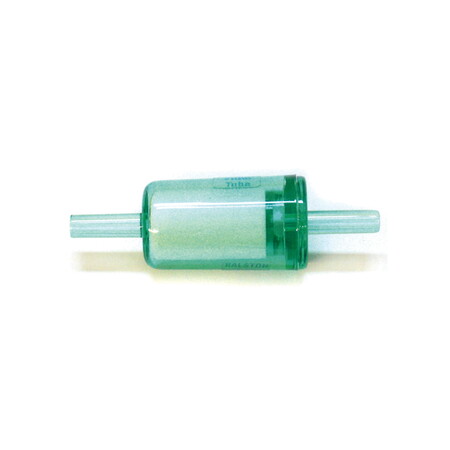

1 m, avec filtres à particules et canules en acier inoxydable
(montable uniquement pour les grands brûleurs)

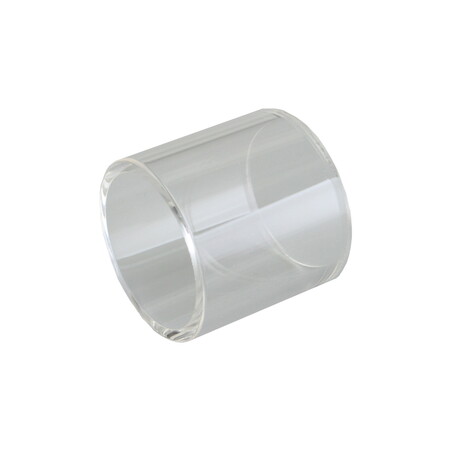

pour buse à gaz en verre

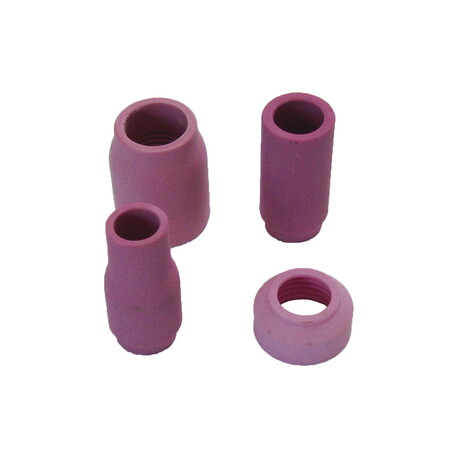

Autres buses en céramique sur demande.
OSW 80-275, TOUR

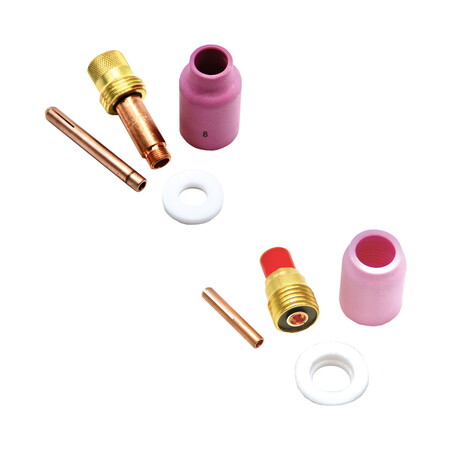

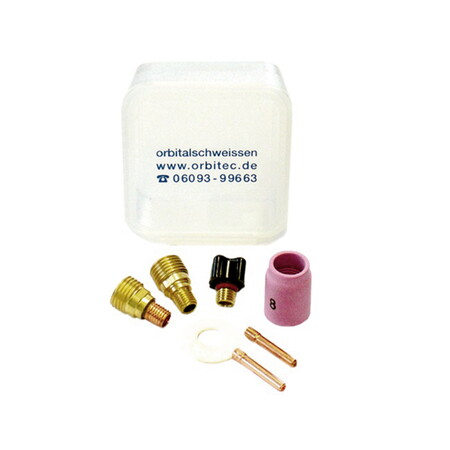

Contenu de la livraison :

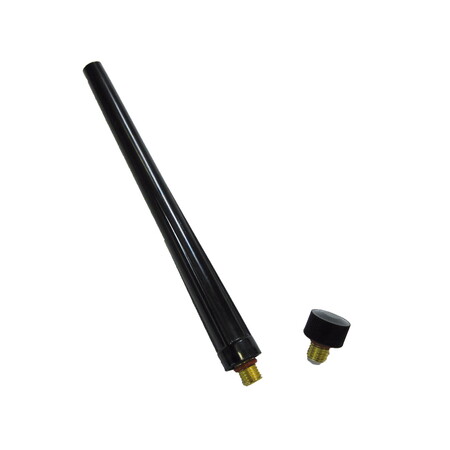

1 chapeau de brûleur
1 manchon de serrage

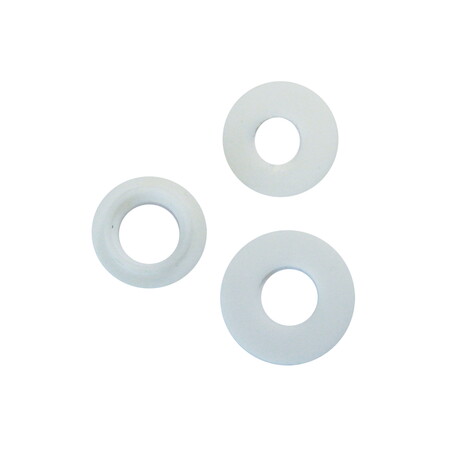

1 isolant en téflon

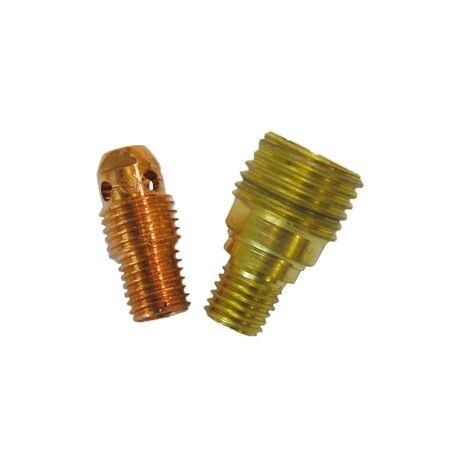

1 lentille de gaz

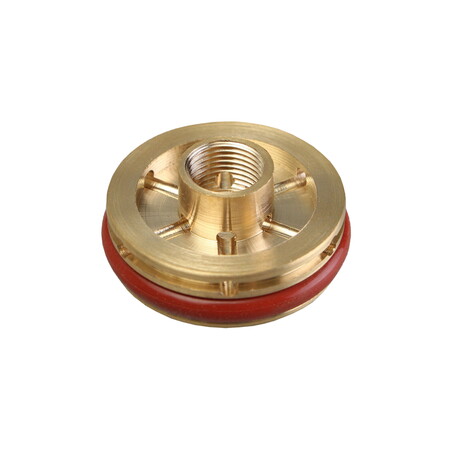

1 support de lentille de gaz
1 buse de gaz en verre
Contenu de la livraison :

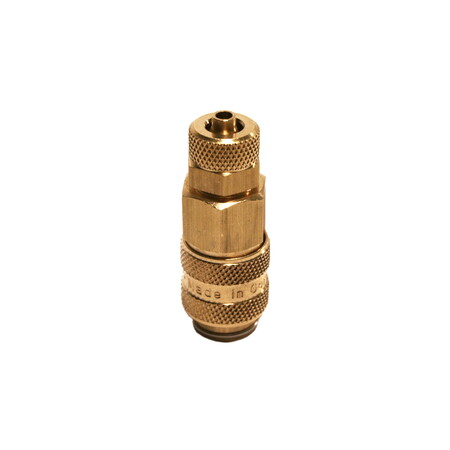

Raccord de mesure de la chambre de gaz de protection sur OXY
(à partir de SC Profi Ø 57) sur demande

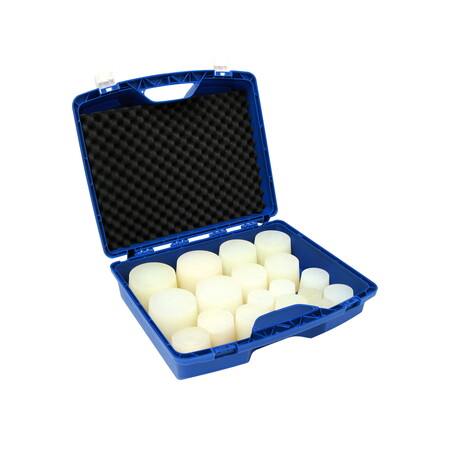

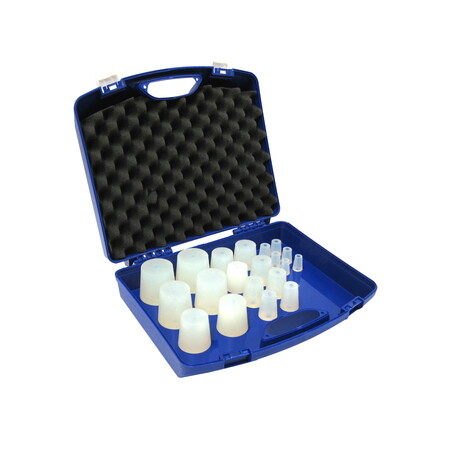

Pour dia. int. 10,5 – 49 mm / 0,413” – 1,929” (10 x 2 embouts) en coffret
Pour dia. int. 47 – 107 mm / 1,850” – 4,213” (9 x 2 embouts) en coffret

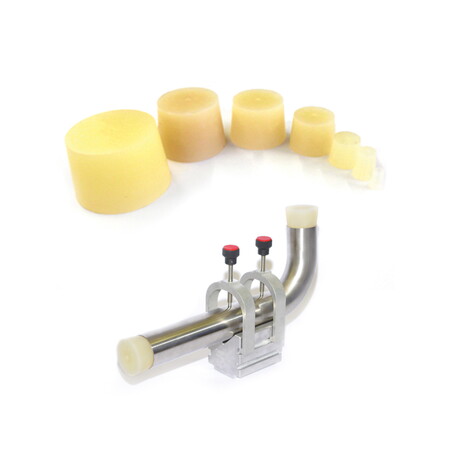

(Compatible avec les embouts en silicone avec perçage 6 mm à partir d’un diamètre intérieur de tube de 15 mm)
6 x 15 x 48 mm

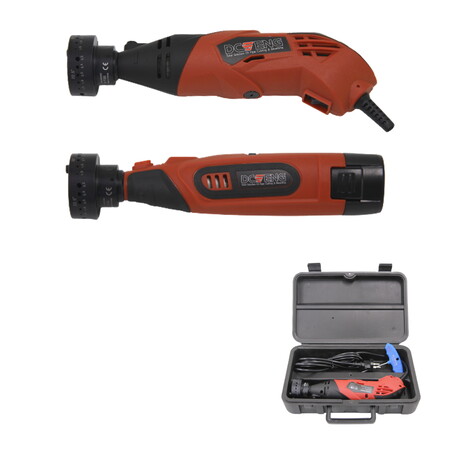

Affûteuses d’électrodes portatives pour un usinage précis et rapide des électrodes en tungstène pour le soudage TIG orbital et manuel.
Contenu de la livraison:
Données techniques S-TGS C // S-TGS CL
utilisable des deux côtés
DA 6,35 - 25,40 mm | 0.250“ - 1.000“
Weld head OSK 21 CB with eye & clamping screw, incl. setting gauge for pipe
Tube size range: DA 3,17 - 21,3 mm | 0,125“ - 0,839“
Weight: 1,0 kg
