Orbitalschweißzangen

Schweißzangen OSW

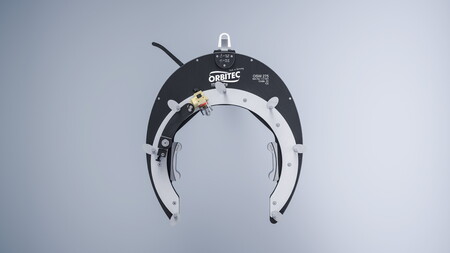

Offene Orbitalschweißzangen – Schnell, flexibel und präzise

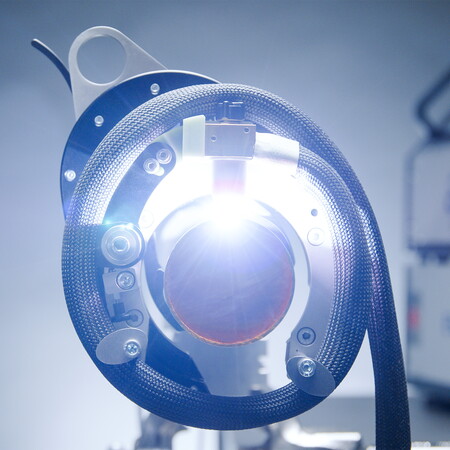

Offene Orbitalschweißzangen – Flexibel, robust und leicht zu bedienen. Der gas- oder wassergekühlte Brenner rotiert während der Schweißung um das Rohr, wodurch schnelle Ergebnisse möglich sind. Der große Vorteil gegenüber geschlossenen Köpfen: einfache Handhabung bei gleichzeitig hoher Präzision.

Highlights:

  • Robuste Bauweise
  • Intuitive Bedienung
  • Ausgleich leichter Ovalitäten
  • Optionaler Zusatzdraht
  • Stufenloser Geltungsbereich
  • Brennerkopf um 90° schwenkbar

Komplett ausgestattet und optional mit Winkelgetriebe

Im Portfolio von Orbitec finden Sie Orbitalschweißzangen im Geltungsbereich DA 8 – 273 mm. Im Lieferumfang sind jeweils die Schweißzange, ein integrierter Start-/Stoppknopf am Handgriff, die Aufsatzbacken, der Brennerhalter mit mechanischer Abstandsregelung enthalten. Optional sind die Zangen auch mit Winkelgetriebe erhältlich.

Offene Schweißzangen

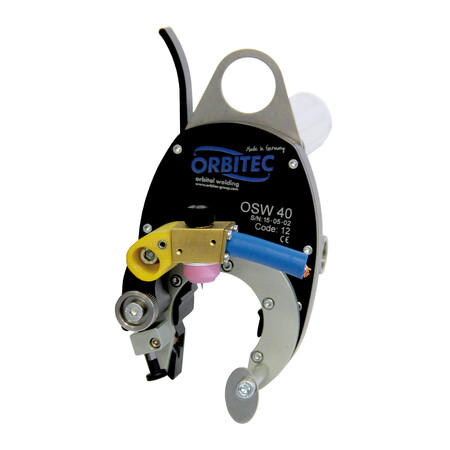

Orbitalschweißzange OSW 40

OSW 40

Geltungsbereich: DA 8 – 40 mm / 0,394″ – 1,575″
Gewicht: 2 kg

Art.-Nr.: 1.3.1001

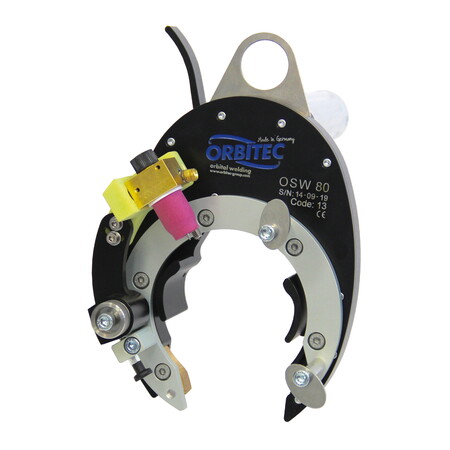

Orbitalschweißzange OSW 80

OSW 80

Geltungsbereich: DA 10 – 76,2 mm / 0,394″ – 3,000″
Gewicht: 3 kg

Art.-Nr.: 1.3.1101

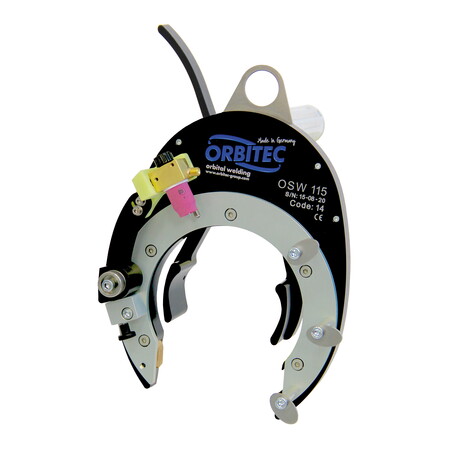

Orbitalschweißzange OSW 115

OSW 115

Geltungsbereich: DA 20 – 114,3 mm / 0,787″ – 4,500″
Gewicht: 4,5 kg

Art.-Nr.: 1.3.1201

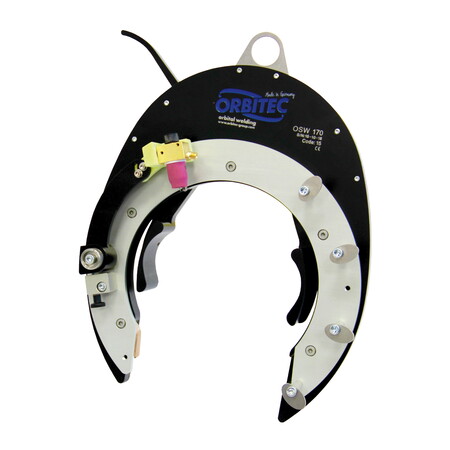

Orbitalschweißzange OSW 170

OSW 170

Geltungsbereich: DA 40 – 168,3 mm / 1,575″ – 6,626″
Gewicht: 6,5 kg

Art.-Nr.: 1.3.1301

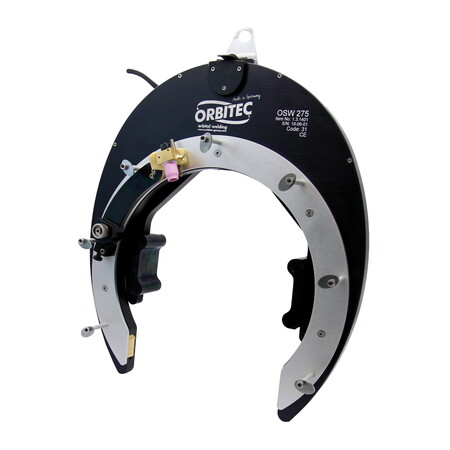

Orbitalschweißzange OSW 275

OSW 275

Geltungsbereich: DA 88,9 – 273 mm / 3,500″ – 610,748″
Gewicht: 16 kg

Art.-Nr.: 1.3.1401

Zubehör und Erweiterung

Motorsteuerkabel

Motorsteuerkabel mit Drahtabgang BJ, 8 m

Art.-Nr.: 1.3.1629
WIG-Brenner

WIG-Brenner “Mini” mit Schlauchpaket BJ, 8,5 m, gasgekühlt

bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 1,6 mm

Art.-Nr.: 1.3.1602
Brennerhalter OSW Mini

Brennerhalter OSW “Mini” für OSW 40

Art.-Nr.: 1.3.1617
Brennerhalter

Brennerhalter OSW “Mini” 45° eindrehbar für OSW 40

Art.-Nr.: 1.3.1609
Brennerhalter Multiposition

Brennerhalter Multiposition für OSW 80-170

Art.-Nr.: 1.3.1635
Brennerhalter mit Rollenabtastung

Brennerhalter mit Rollenabtastung für OSW 80-275

Art.-Nr.: 1.3.1640
Brennerverschleissteilkästen OSW

Brennerverschleissteilkästen OSW

Lieferumfang:

  • 1 Brennerkappe
  • 1 Spannhülse
  • 1 Teflonisolator
  • 1 Gaslinse
  • 1 Keramik Düse
Verschleissteilkasten mit Brennererstausrüstung für OSW 40, Ø 1,6 mm
Art.-Nr.: 1.3.1623
Verschleissteilkasten mit Brennererstausrüstung für OSW 40, Ø 2,4 mm
Art.-Nr.: 1.3.1624
Verschleissteilkasten mit Brennererstausrüstung für OSW 80-275, Ø 1,6 mm
Art.-Nr.: 1.3.1621
Verschleissteilkasten mit Brennererstausrüstung für OSW 80-275, Ø 2,4 mm
Art.-Nr.: 1.3.1622
Drahtkonsole

Drahtkonsole OSW 40

komplett montierbar am WIG-Brenner OSW

Art.-Nr.: 1.3.1710
Drahtkonsole

Drahtkonsole OSW 80 – 275 “standard“

Art.-Nr.: 1.3.1708
Drahtkonsole

Drahtkonsole OSW 80 – 275 “innenliegend“

Art.-Nr.: 1.3.1709
Drahtkonsole

Drahtkonsole OSW 80 – 275 “komfort“

Art.-Nr.: 1.3.1725
WIG-Brenner

WIG-Brenner “Standard” mit Schlauchpaket BJ, 8,5 m, gasgekühlt

bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm

Art.-Nr.: 1.3.1631
WIG-Brenner

WIG-Brenner “Standard” mit Schlauchpaket BJ, 8,5 m, wassergekühlt

bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm

Art.-Nr.: 1.3.1634
Ersatz-Silikonschlauchpaket

Ersatz-Silikonschlauchpaket 2,5 m, gasgekühlt für OSW 80-275

Art.-Nr.: 1.3.1615
SPANNHÜLSE

Spannnhülsen

SPANNHÜLSE OSW 40 für Brenner gasgekühlt, Ø 1,6 mm, Länge 16 mm
Art.-Nr.: 1.0.1616
SPANNHÜLSE OSW 40 für Brenner gasgekühlt, Ø 2,4 mm, Länge 16 mm
Art.-Nr.: 1.0.1623
SPANNHÜLSE OSW 40 für Brenner wassergekühlt, Ø 1,6 mm, Länge 17 mm
Art.-Nr.: 1.0.1640
SPANNHÜLSE OSW 40 für Brenner wassergekühlt, Ø 2,4 mm, Länge 17 mm
Art.-Nr.: 1.0.1641
SPANNHÜLSE OSW 80 - 275, Handbrenner Ø 1,6 mm
Art.-Nr.: 1.0.1626
SPANNHÜLSE OSW 80 - 275, Handbrenner Ø 2,4 mm
Art.-Nr.: 1.0.1627
SPANNHÜLSE TURN Ø 1,6 mm
Art.-Nr.: 1.0.1818
SPANNHÜLSE TURN Ø 2,4 mm
Art.-Nr.: 1.2.1819
SPANNHÜLSE RBK 60 S Ø 2,4 mm
Art.-Nr.: 1.3.3076
SPANNHÜLSE RBK 60 S Ø 3,2 mm
Art.-Nr.: 1.3.3089
TEFLONISOLATOR

TEFLONISOLATOREN

TEFLONISOLATOR OSW 40
Art.-Nr.: 1.0.1618
TEFLONISOLATOR OSW 80 – 275
Art.-Nr.: 1.0.1629
TEFLONISOLATOR für Glas-Gasdüse
Art.-Nr.: 1.0.1051
TEFLONISOLATOR TURN, Handbrenner
Art.-Nr.: 1.2.1820
TEFLONISOLATOR RBK 60 S
Art.-Nr.: 1.3.3078
GASLINSE
GASLINSE OSW 40 Ø 1,6 mm
Art.-Nr.: 1.0.1620
GASLINSE OSW 40 Ø 2,4 mm
Art.-Nr.: 1.0.1629
GASLINSE OSW 80 - 275, TURN, Handbrenner Ø 1,6 mm
Art.-Nr.: 1.0.1631
GASLINSE OSW 80 - 275, TURN, Handbrenner Ø 2,4 mm
Art.-Nr.: 1.0.1632
GASLINSE für Glas-Gasdüse OSW 80-275, TURN, Ø 2,4 mm
Art.-Nr.: 1.3.1049
GASLINSE RBK 60 S Ø 2,4 mm
Art.-Nr.: 1.3.3079
GASLINSE RBK 60 S Ø 3,2 mm
Art.-Nr.: 1.3.3096
High-Flex Wig-Hand-Schlauchpaket

High-Flex Wig-Hand-Schlauchpaket SR 9, 8 m, gasgekühlt

  • Hochflexibles Schlauchpaket
  • Brennerverschleißteile wie OSW / OSZ
  • 5-poliger Tuchelstecker

Wassergekühlte Ausführung auf Anfrage.

Art.-Nr.: 1.3.1909
Zündhilfe
Zündhilfe TURN, Ø 15 mm, Länge 150 mm
Art.-Nr.: 1.2.1803
Zündhilfe RBK 60 S, TURN, Ø 16 mm, Länge 180 mm
Art.-Nr.: 1.3.3088
Zündhilfe RBK 60 S, TURN, Ø 24 mm, Länge 160 mm
Art.-Nr.: 1.3.3073
GLASGASDÜSE

GLASGASDÜSE

OSW 80-275, TURN

Art.-Nr.: 1.3.1048
Brennerkappen

Brennerkappen

Brennerkappe OSW 40 für Brenner wassergekühlt
Art.-Nr.: 1.0.1615S
Brennerkappe OSW
Art.-Nr.: 1.3.1147
Brennerkappe TURN
Art.-Nr.: 1.2.1817
Brennerkappe Handbrenner
Art.-Nr.: 1.3.1910
WIG-Brenner

WIG-Brenner “Mini” mit Schlauchpaket BJ, 6 m, wassergekühlt

bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm

Art.-Nr.: 1.3.1625
Ersatz-Silikonschlauchpaket

Ersatz-Silikonschlauchpaket 2,5 m, gasgekühlt für OSW 40

(Spezialwerkzeug erforderlich)

Art.-Nr.: 1.1.1615
Ersatz-Drahthalterung

Ersatz-Drahthalterung GFK OSW 40

Art.-Nr.: 1.0.1619
Ersatz-Drahthalterung

Ersatz-Drahthalterung GFK OSW 80-275 "Standard"

Art.-Nr.: 1.0.1630
Ersatz-Drahthalterung

Ersatz-Drahthalterung GFK OSW 80-275 "Innenliegend"

Art.-Nr.: 1.0.1638
Ersatz-Drahthalterung

Ersatz-Drahthalterung Alu OSW 40

Art.-Nr.: 1.0.1639
Ersatz-Drahthalterung

Ersatz-Drahthalterung Alu OSW 80-275

Art.-Nr.: 1.0.1634
Mobiler Orbital-Arbeitsplatz

Mobiler Orbital-Arbeitsplatz

  • Elektrische Versorgung für Hilfsgeräte integriert: 5 x 230 V, 10 A (nicht für Stromquelle geeignet !)
  • 2 Lenkrollen Ø 160 mm mit Totalfeststeller
  • 2 Bockrollen Ø 280 mm
  • Ausziehbare Flaschenhalterung mit Befestigungskette über dem Schwerpunkt der Flasche
  • Hochwertige Pulverbeschichtung
  • Stabile Arbeitsplatte aus Edelstahl, gekantet
  • Ablage für Restsauerstoffmessgerät
  • Aufnahme Schraubstock mit Spannprisma
  • Halterung offene Schweißzange
  • Halterung Handschlauchpaket
  • Stellfläche Inverter, Kühlgerät etc.

Maße ohne montierten Halterungen:

1110 x 710 x 850 mm (L x B x H)
Gewicht: unbestückt ca. 70 kg

Mobiler Arbeitsplatz
Art.-Nr.: 1.2.0128
Mobiler Arbeitsplatz ohne Flaschenhalterung
Art.-Nr.: 1.2.0146
Produkt öffnen
GASLINSENHALTER

GASLINSENHALTER

für Glas-Gasdüse

Art.-Nr.: 1.0.1050
Keramikdüsen

Andere Keramikdüsen auf Anfrage.

Keramikdüse OSW 40
Art.-Nr.: 1.3.1046
Keramikdüse OSW 80 - 275, TURN, Größe 8
Art.-Nr.: 1.3.1146
Keramikdüse RBK 60 S, Größe 7
Art.-Nr.: 1.3.3077
Keramikdüse Handbrenner, Größe 6
Art.-Nr.: 1.3.1911
BRENNERVERSCHLEISSTEILKASTEN GLAS-GASDÜSE

BRENNERVERSCHLEISSTEILKASTEN GLAS-GASDÜSE

  • 1 Brennerkappe
  • 1 Spannhülse
  • 1 Teflonisolator
  • 1 Gaslinse
  • 1 Gaslinsenhalter
  • 1 Glas-Gasdüse
Art.-Nr.: 1.0.1052
32 Artikel
