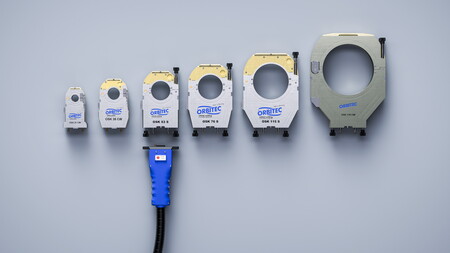

Wassergekühlte Orbitalschweißköpfe sind für den Einsatz unter hoher thermischer Belastung konzipiert. Hier werden die für die Hitzeeinbringung maßgeblichen Bauteile nachhaltig mit hohem Wasserdurchsatz gekühlt. Die wassergekühlten Orbitalschweißköpfe sind universell einsetzbar und durch die schmale Bauart optimal geeignet für beengte Platzverhältnisse.

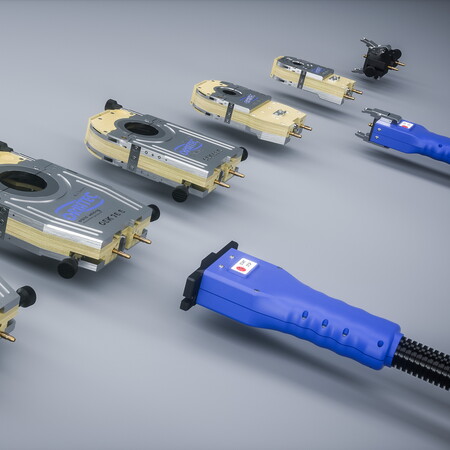

Bei Orbitec sind Antriebseinheit, Schlauchpaket und Schweißkopf modular aufgebaut. Dadurch lassen sich unterschiedliche Kassettenschweißköpfe mit derselben Antriebseinheit betreiben (ausgenommen der Microfittingschweißkopf). Das reduziert Investitionskosten und eröffnet gleichzeitig mehr Flexibilität im Schweißeinsatz.

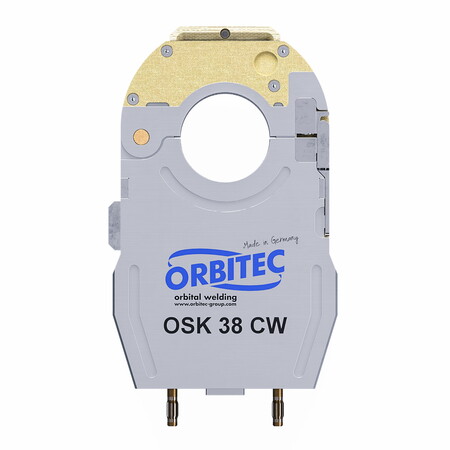

Universell einsetzbar - duch die schmale Bauart optimal geeignet für beengte Platzverhältnisse. Unsere neue Generation von kompakten Schweißköpfen für hohe thermische Belastungen mit wassergekühltem Spannbackengehäuse mit Spannhebeln. Beide Köpfe der CW-Baureihe werden mit einer Antriebseinheit betrieben.

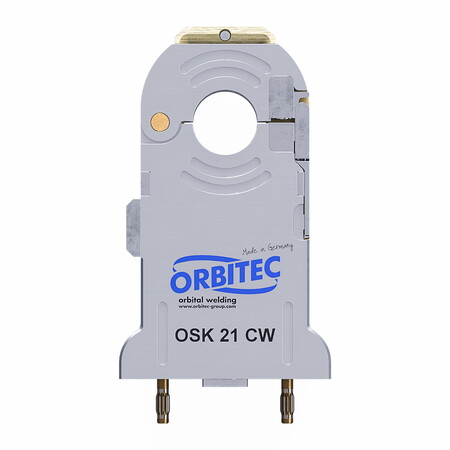

Geltungsbereich: DA 3,17 – 21,3 mm / 0,125″ – 0,839″
Gewicht: 1,0 kg
Geltungsbereich: DA 3,17 – 38,1 mm / 0,125″ – 1,500″
Gewicht: 1,3 kg

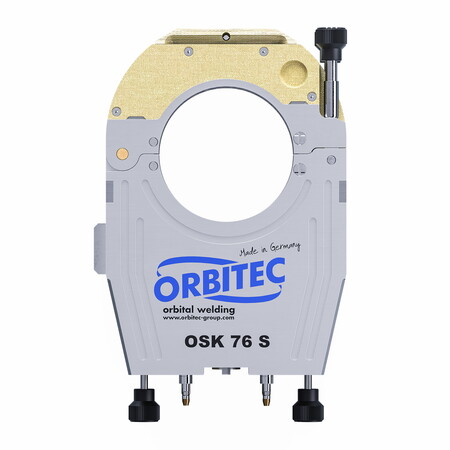

Unsere neue Generation von drei OSK SW-Schweißköpfen, noch schmaler, technisch optimiert und mit neuem Design. Für sehr hohe thermische Belastungen liefern wir zusätzlich die gasgekühlten Schweißköpfe der S-Reihe in wassergekühlter SW-Ausführung (die Baubreite bleibt unverändert). Der Wasserkühlkreislauf deckt den Bereich der unteren Spannbackengehäuse ab.

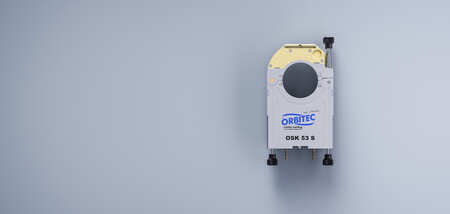

Geltungsbereich: DA 6 – 53 mm / 0,250″ – 2,087″
Gewicht: 2,1 kg

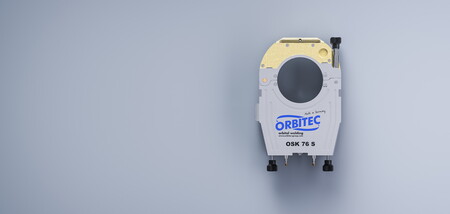

Geltungsbereich: DA 6 – 76,2 mm / 0,250″ – 3,000″
Gewicht: 2,6 kg

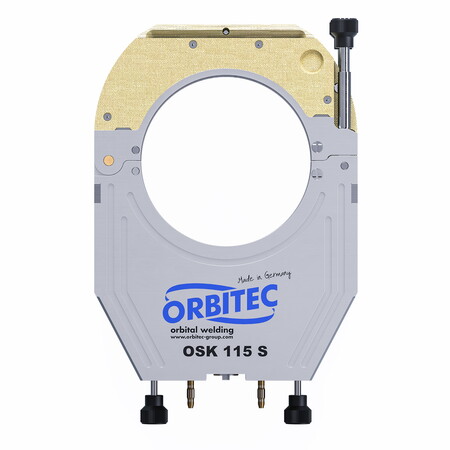

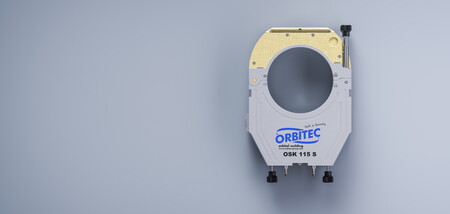

Geltungsbereich: DA 9,53 – 114,3 mm / 0,375″ – 4,500″
Gewicht: 3,4 kg

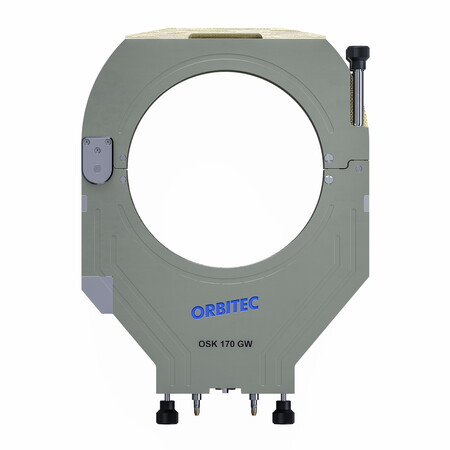

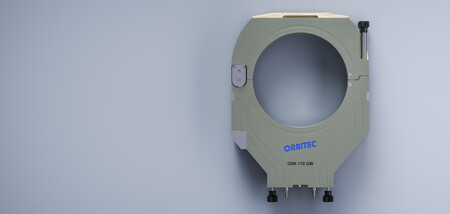

Geltungsbereich: DA 50 – 168,3 mm / 1,969“ – 6,626“
Gewicht: 7,5 kg
Für den Betrieb eines OSK-Schweißkopfs sind folgende Komponenten erforderlich. Die Antriebseinheit enthält den Motor sowie die Start-Stopp-Funktion für den Schweißkopf. Passende Spannbacken sorgen für die sichere Fixierung und werden je nach Rohrdurchmesser individuell eingesetzt.
Bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/ Getriebeeinheit sowie Schlauchpaket 8 m.
Vorteil: Beim Umrüsten mit diesem Flansch können Sie die OSK C oder CS Schweißköpfe auch mit der Antriebseinheit OSK G oder S einsetzen.
Antriebseinheiten bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige) Aufnahmeflansch, Motor-/ Getriebeeinheit sowie Schlauchpaket 8m. Antriebseinheiten und Schweißköpfe OSK GW und SW sind untereinander kompatibel!
Wir verfügen über ein umfangreiches Lager an Spannbacken aller OSK-Köpfe. Je Rohraussendurchmesser 1 Satz = 4 Halbschalen. Alle lagermäßig geführten Spannbacken-Ø finden Sie in der Tabelle weiter unten. Andere Ø sowie Spannbacken mit verbreiteter Auflagefläche auf Anfrage als Sonderanfertigung.
Spannbacken in HP-Ausführung (OSK 53/76/115/170) zur Optimierung der Anlauffarben im Reinstmedienbereich auf Anfrage.
SuperArc: Präzisionsgefertigte Einweg-Wolframelektroden für die reproduzierbare Orbitalschweißung. Senken Sie Ihrer Kosten, denn jeder neue Anschliff von Hand kostet Zeit und Geld. Standardqualität WC 20 nach DIN EN ISO 6848.
Fertigmaße für alle ORBITEC-Schweißköpfe in Abhängigkeit der Rohraussendurchmesser.
Als Komplettanbieter für Orbitalschweißen umfasst unser Sortiment auch ein umfangreiches Angebot an Zubehör. Für Orbitalschweißköpfe erhalten Sie Elektrodenhalter und GA-Gasabdeckungsbacken. Sie kommen beim Verschweißen von Fittingen, Flanschen sowie Komponenten mit kurzen Schweißstutzen zum Einsatz.
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.
GGA-Backen sind besonders schmal und bestehen aus einer Aluminium-Grundbacke und einer anschraubbaren Gasabdeckungsbacke aus hitzebeständigem GFK-Material. Sie werden eingesetzt beim Verschweißen von Fittingen, Flanschen sowie Komponenten mit kurzen Schweißstutzen. In Verbindung mit einem seitenversetzten bzw. eindrehbaren Elektrodenhalter kann die Schweißung extrem nahe an einer Schweißkopfseite erfolgen. Auf der gegenüberliegenden Kopfseite ist ein Spannbackensatz mit verbreiteter Auflagefläche zur sicheren Fixierung zu empfehlen. GA-Spannbacken sind lieferbar für Schweissköpfe OSK 53 / 76 / 115 (der max. Geltungsbereich ist eingeschränkt).
GA-Grundbacken und Gasabdeckungen (1 Satz = 2 Halbschalen)
(Anpassung durch den Kunden)
(Vorgefertigt mit Durchgangsloch)
Maße ohne montierten Halterungen:
1110 x 710 x 850 mm (L x B x H)
Gewicht: unbestückt ca. 70 kg
Tragbare Elektroden-Schleifgeräte zum präzisen und schnellen Bearbeiten von Wolframelektroden zum WIG Orbital- und Handschweißen.
Lieferumfang:
Technische Daten S-TGS C // S-TGS CL
DA 6,35 - 25,40 mm | 0.250“ - 1.000“
beidseitig verwendbar
