EVO Series

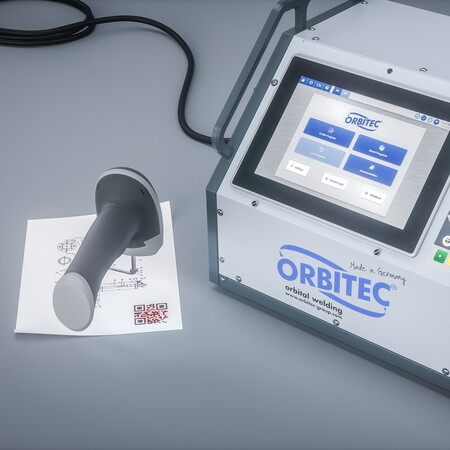

"incluido el software y el generador de códigos QR para ordenador para el inicio de sesión del usuario y la llamada de los programas de soldadura"

Robusta tablet de 10" con función de control remoto inalámbrico para todos los sistemas de soldadura orbital. La interfaz de usuario de la unidad de control EVO se duplica exactamente (1:1), lo que permite un acceso pleno con todas las funciones. Como los datos se transfieren vía WLAN/LAN, el manejo y la visualización no presentan retrasos. El alcance coincide con los estándares comunes de WLAN/LAN y por ello es posible ampliarlos o reforzarlos sin problema. La tablet tiene un escáner integrado de códigos de barras 2D o códigos QR para el inicio de sesión de los usuarios y el acceso a los programas de soldadura. El dispositivo también puede utilizarse en la estación de acoplamiento fija.

Datos técnicos:

• Pantalla: 10.1" (25,65 cm) Pantalla táctil capacitiva
• CPU: Intel® Atom™ con la tecnología Intel® Burst-Frequency ® Tarjeta gráfica: GPU Intel® HD 400 Graphics:
• Memoria de trabajo: 4 GB de memoria de trabajo, 64 GB eMMC
• Conexiones: WLAN, Bluetooth
• Escáner: Escáner de códigos de barra 2D
• Puertos: 1x puerto USB 2.0, 1x puerto micro USB 2.0, HDMI
• Audio, puerto de acoplamiento
• Norma militar: MIL-STD 810G
• Clase de protección: IP65
• Duración de la batería: hasta 8 h
• Dimensiones (largo x ancho x alto): 22 x 275,5 x 187,5 x mm
• Peso: 1 kg

Volumen de suministro:

• Tablet
• Estación de acoplamiento
• Correa trasera Fuente de alimentación

Paquete de 3 rollos de papel para impresoras integradas (tiempo de conservación 10 años)

Caja de conmutación para soldar con dos cabezales de soldadura. Para aumentar la productividad, la caja de conmutación (Switchbox) permite soldar de forma alterna con dos cabezales de soldadura conectados a una unidad de control de la serie EVO. Pueden utilizarse todo tipo de herramientas de soldadura: cabezales cerrados, cabezales abiertos, sistemas giratorios o cabezales de soldadura tubo-placa, ya sea con refrigeración por gas o por agua, con o sin avance de hilo o unidad AVC. Al accionar el botón de inicio en el cabezal de soldadura correspondiente, se carga automáticamente el programa adecuado para ese cabezal. El cabezal que no está en uso se bloquea y puede prepararse para la siguiente soldadura.

Datos técnicos:

• Tensión de red: 100-240V (0,6-0,3A)
• Frecuencia de red: 50/60 Hz
• Capacidad de conmutación: 24 V, 200 A (100 % ED)
• Clase de protección: IP 23
• Dimensiones: (largo x ancho x alto): 500 x 340 x 160 mm
• Peso: 7,8 kg

Volumen de suministro:

• Switchbox
• Cables de control, manguera de gas y cables de soldadura de la serie EVO a la Switchbox

Unidad de refrigeración por agua para utilizar con el control EVO 200 WP o LITE o TETRIX 200 junto con las herramientas de soldadura refrigeradas por agua.

• Posibilidad de funcionamiento autónomo o continuo
• Control del ventilador con control de temperatura
• Retroalimentación del caudal de agua a través del caudalímetro incorporado

Volumen de suministro:

• Unidad de refrigeración por agua
• Cable de conexión inversor/unidad de refrigeración (montaje fijo)
• Abrazaderas para la serie EVO
• 4 l de refrigerante blueCool 10i-5

Control remoto con cable de 8 m para todas las unidades de control.

• Activación y desactivación del proceso de soldadura
• Control del movimiento de rotación
• Control de la alimentación del hilo
• Control de AVC
• Indicación visual de estado

Longitud 5 m / Tamaño 35 mm² / Tensión Hasta 300 A

Longitud 5 m / Tamaño 50 mm² / Tensión Hasta 500 A

Longitud 3 m

El reductor de presión de botellas con conexión manual reduce la presión de las botellas de gases comprimidos y gases disueltos bajo presión de un máximo de 200 bar (300 bar a petición) a la presión correspondiente en el caudalímetro. La cantidad deseada en l/min se puede ajustar constantemente en el caudalímetro.

Importante: Este reductor de presión tiene una presión de trabajo constante de 2,5 bar para proteger el sensor de flujo de gas del equipo orbital.

Rango de control:

• Flujo doble 1 – 16 l/min, 3 – 30 l/min
• Flujo triple 1 – 16 l/min, 3 – 30 l/min, 5 – 55 l/min

Reductor de presión con otras conexiones y para otros tipos de gas o versión niquelada a petición.

El reductor de presión de botellas con conexión manual reduce la presión de las botellas de gases comprimidos y gases disueltos bajo presión de un máximo de 200 bar (300 bar a petición) a la presión correspondiente en el caudalímetro. La cantidad deseada en l/min se puede ajustar constantemente en el caudalímetro.

Importante: Este reductor de presión tiene una presión de trabajo constante de 2,5 bar para proteger el sensor de flujo de gas del equipo orbital.

Rango de control:

• Flujo doble 1 – 16 l/min, 3 – 30 l/min
• Flujo triple 1 – 16 l/min, 3 – 30 l/min, 5 – 55 l/min

y acoplamiento de entrada y salida (para conexión neumática RBK 60 S)
