Drehvorrichtung Turn 230 S

Schnellwechsel trifft Präzision

Der Drehtisch Turn 230 S punktet mit einem Schnellwechselsystem, das die effiziente Bearbeitung von Bauteilen mit unterschiedlichem Rohrdurchmesser ermöglicht. Stufenlos schwenkbarer Arm sowie eine Hohlwelle, durch die das Innere des Bauteiles über die Mittelachse formiert werden kann, ermöglichen die Bearbeitung auf Top-Niveau. Durch seine flexiblen Einstellungsmöglichkeiten ist die Drehvorrichtung für jedes Werkstück die passende Lösung.

Alles, was ein Drehtisch können muss

Sonderbauteile sicher fixieren

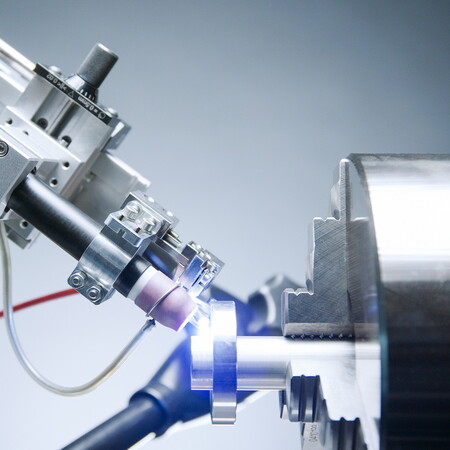

Werkstückrotation um den Brenner für eine gleichmäßige Verteilung der Schweißenergie und -schmelze
Präzise Ausrichtung des WIG-Brenners zum Bauteil
Bearbeitung mehrerer Werkstücke mit derselben Einstellung: hohe Produktionsgeschwindigkeit bei reduzierten Schweißfehlern
Einfache Bedienung und Flexibilität
Robust und langlebig für den industriellen Einsatz

Drehvorrichtung Turn 230 S

Drehvorrichtung, besonders geeignet für nicht orbitalgerechte Bauteile bei höheren Stückzahlen und anschließbar an alle Orbitec Steuerungen.

Anwendungsbereich:

Geltungsbereich: DA 10 - 230 mm | 0,393 - 9,055“
Maximale Belastung in waagerechter Position: 50 kg

Technische Daten:

Futter: Dreibackenfutter axial verstellbar
Schwenkbereich: 0-90° stufenlos
Stromübertragung: max. 300 A
Gewicht: 88 kg
Maße (L x B x H): 1020 x 360 x 750 mm

Lieferumfang:

Drehvorrichtung
Dreibackenfutter
Wechselbacken
Futterschlüssel
Robuster Gelenkarm mit zentraler mechanischer Klemmung
Massekabel
Motorsteuerkabel mit Draht- und AVC-Abgang

Sonderausführungen auf Anfrage:

Pneumatische Brennerverstellung
Pneumatische Zentrierung und Spannung
Pneumatischer Reitstock
Sonderdurchmesser bis 1000 mm
Sonderlängen sowie komplette Arbeitsplatzeinrichtungen nach Wunsch möglich
Sonderbrennerverschleißteile

Art.-Nr.: 1.2.1858

Zubehör und Erweiterung

Um den hohen Anforderungen des Orbitalschweißens gerecht zu werden, bieten wir für die Drehvorrichtung Turn 230 S individuelle Anpassungen sowie verschiedene Aufrüstsets an. Auf Wunsch kann der Brenner über eine manuelle Verstelleinheit montiert werden. Alternativ lässt sich der Brennerabstand mithilfe einer Lichtbogenregulierung (AVC) automatisch einstellen und anpassen. Zusätzlich besteht die Möglichkeit, eine Kaltdrahtzufuhr mit unterschiedlichen Drahtkonsolen zu integrieren.

TURN 230 S Automatenbrenner mit Schlauchpaket 4 m

gasgekühlt, bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm
ED: AC: 105 A, DC: 220 A, 60 % (10 min.)

Sonderlängen und Ausführungen mit höherer ED auf Anfrage.

Art.-Nr.: 1.2.1814

TURN 230 S Automatenbrenner mit Schlauchpaket 4 m

gasgekühlt, bestückt mit Brennerverschleißteilen und Wolframelektrode Ø 2,4 mm
ED: AC: 105 A, DC:150 A, 60 % (10 min.)

Sonderlängen und Ausführungen mit höherer ED auf Anfrage.

Art.-Nr.: 1.2.1814

Manuelle Verstelleinheit für Turn 230 S über Kreuzsupport

Schlittenbreite 50 mm, Verfahrweg Brenner 50 mm, seitliche Justierung 30 mm inkl. Brennerklemmung DA 20 mm inkl. Befestigungsflansch
(Sonderbrennerklemmung DA 30 mm auf Wunsch)

Art.-Nr.: 1.2.1861

Baugruppe AVC Einheit für Turn 230 S

inkl. AVC Motor mit Endabschaltung und 8 m Anschlusskabel, Schlittenbreite 50 mm, Verfahrweg Brenner 50 mm, seitliche Justierung 30 mm inkl. Brennerklemmung DA 20 mm inkl. Befestigungsflansch
(Sonderbrennerklemmung DA 30 mm auf Wunsch)

Art.-Nr.: 1.2.1859

Drahtkonsole für Turn 230 S

inkl. Drahtauslaufdüse und drei Düsenspitzen für 0,8/1,0/1,2 mm

Art.-Nr.: 1.2.1852

Drahtkonsole Komfort für Turn 230 S

(3D- verstellbar über Lineareinheit)

Art.-Nr.: 1.2.1869

Rohrauflage für Turn 230 S

Art.-Nr.: 1.2.1860

Spannnhülsen

SPANNHÜLSE OSW 40 für Brenner gasgekühlt, Ø 1,6 mm, Länge 16 mm
Art.-Nr.: 1.0.1616

SPANNHÜLSE OSW 40 für Brenner gasgekühlt, Ø 2,4 mm, Länge 16 mm
Art.-Nr.: 1.0.1623

SPANNHÜLSE OSW 40 für Brenner wassergekühlt, Ø 1,6 mm, Länge 17 mm
Art.-Nr.: 1.0.1640

SPANNHÜLSE OSW 40 für Brenner wassergekühlt, Ø 2,4 mm, Länge 17 mm
Art.-Nr.: 1.0.1641

SPANNHÜLSE OSW 80 - 275, Handbrenner Ø 1,6 mm
Art.-Nr.: 1.0.1626

SPANNHÜLSE OSW 80 - 275, Handbrenner Ø 2,4 mm
Art.-Nr.: 1.0.1627

SPANNHÜLSE TURN Ø 1,6 mm
Art.-Nr.: 1.0.1818

SPANNHÜLSE TURN Ø 2,4 mm
Art.-Nr.: 1.2.1819

SPANNHÜLSE RBK 60 S Ø 2,4 mm
Art.-Nr.: 1.3.3076

SPANNHÜLSE RBK 60 S Ø 3,2 mm
Art.-Nr.: 1.3.3089

TEFLONISOLATOREN

TEFLONISOLATOR OSW 40
Art.-Nr.: 1.0.1618

TEFLONISOLATOR OSW 80 – 275
Art.-Nr.: 1.0.1629

TEFLONISOLATOR für Glas-Gasdüse
Art.-Nr.: 1.0.1051

TEFLONISOLATOR TURN, Handbrenner
Art.-Nr.: 1.2.1820

TEFLONISOLATOR RBK 60 S
Art.-Nr.: 1.3.3078

GASLINSE OSW 40 Ø 1,6 mm
Art.-Nr.: 1.0.1620

GASLINSE OSW 40 Ø 2,4 mm
Art.-Nr.: 1.0.1629

GASLINSE OSW 80 - 275, TURN, Handbrenner Ø 1,6 mm
Art.-Nr.: 1.0.1631

GASLINSE OSW 80 - 275, TURN, Handbrenner Ø 2,4 mm
Art.-Nr.: 1.0.1632

GASLINSE für Glas-Gasdüse OSW 80-275, TURN, Ø 2,4 mm
Art.-Nr.: 1.3.1049

GASLINSE RBK 60 S Ø 2,4 mm
Art.-Nr.: 1.3.3079

GASLINSE RBK 60 S Ø 3,2 mm
Art.-Nr.: 1.3.3096

Andere Keramikdüsen auf Anfrage.

Keramikdüse OSW 40
Art.-Nr.: 1.3.1046

Keramikdüse OSW 80 - 275, TURN, Größe 8
Art.-Nr.: 1.3.1146

Keramikdüse RBK 60 S, Größe 7
Art.-Nr.: 1.3.3077

Keramikdüse Handbrenner, Größe 6
Art.-Nr.: 1.3.1911

Zündhilfe TURN, Ø 15 mm, Länge 150 mm
Art.-Nr.: 1.2.1803

Zündhilfe RBK 60 S, TURN, Ø 16 mm, Länge 180 mm
Art.-Nr.: 1.3.3088

Zündhilfe RBK 60 S, TURN, Ø 24 mm, Länge 160 mm
Art.-Nr.: 1.3.3073

Aufrüstkit AVC für Steuerungen Tigtronic / Aufrüstkit AVC Karte für DC-Motoren (Turn)

für Steuerungen Tigtronic

Art.-Nr.: 1.3.0031

Brennerkappen

Brennerkappe OSW 40 für Brenner wassergekühlt
Art.-Nr.: 1.0.1615S

Brennerkappe OSW
Art.-Nr.: 1.3.1147

Brennerkappe TURN
Art.-Nr.: 1.2.1817

Brennerkappe Handbrenner
Art.-Nr.: 1.3.1910

GASLINSENHALTER

für Glas-Gasdüse

Art.-Nr.: 1.0.1050

GLASGASDÜSE

OSW 80-275, TURN

Art.-Nr.: 1.3.1048

BRENNERVERSCHLEISSTEILKASTEN GLAS-GASDÜSE

1 Brennerkappe
1 Spannhülse
1 Teflonisolator
1 Gaslinse
1 Gaslinsenhalter
1 Glas-Gasdüse

Art.-Nr.: 1.0.1052

17 Artikel
