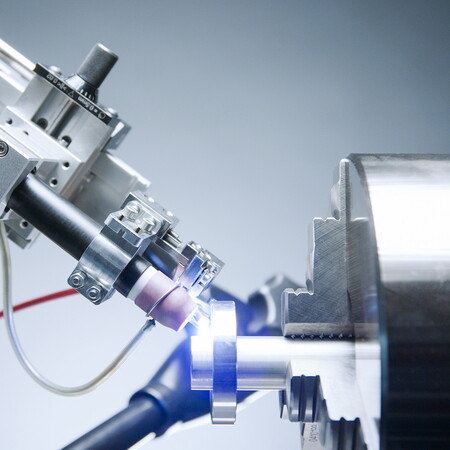

Le positionneur de soudage 230 S marque des points grâce à un système de changement rapide qui permet de traiter efficacement des composants présentant différents diamètres de tube. Un bras pivotant en continu, combiné à un arbre creux qui permet la réalisation de la protection gazeuse à l'intérieur du composant au moyen de l’axe central, assure un usinage de grande qualité. Avec ses options de réglage flexibles, le dispositif de rotation est une solution universelle qui s’adapte à toutes les pièces.
Tout ce qu’un positionneur de soudage doit pouvoir faire
Maintenir en toute sécurité des pièces spéciales
Faire tourner la pièce autour du chalumeau pour une répartition uniforme de l’énergie et du bain de soudure
Aligner précisément le chalumeau TIG avec la pièce
Traiter plusieurs pièces avec le même réglage : grande vitesse de production avec réduction des défauts de soudure
Utilisation simple et grande flexibilité
Robuste et durable pour un usage industriel
Dispositif de rotation Turn 230 S
Dispositif de rotation, convient notamment aux composants non orbitaux pour les grandes séries et compatible avec tous les systèmes de commande Orbitec.
Domaine d’application:
Plage d’application : DE 10 - 230 mm | 0,393 - 9,055“
Sollicitation maximale en position horizontale : 50 kg
Données techniques:
Mandrin : mandrin à trois mâchoires à réglage axial
Plage de pivotement : 0-90° en continu
Transmission de courant : max. 300 A
Poids: 88 kg
Dimensions (L x l x H) : 1020 x 360 x 750 mm
Contenu de la livraison:
Dispositif de rotation
Mandrin à trois mâchoires
Mâchoires interchangeables
Clé à mandrin
Bras articulé robuste avec serrage mécanique central
Câble de masse
Câble de commande moteur avec sortie de fil et sortie AVC
Modèles spéciaux sur demande:
Réglage pneumatique du chalumeau
Centrage et serrage pneumatiques
Contre-pointe pneumatique
Diamètre spécial jusqu’à 1000 mm
Longueurs spéciales et aménagement complet de postes de travail possible sur demande
Pièces d'usure spéciales pour le chalumeau
Numéro de l'article: 1.2.1858
Accessoires et extensions
Dispositif de rotation ersetzen durch positionneur de soudage Pour répondre aux exigences élevées du soudage orbital, nous proposons des adaptations personnalisées ainsi que différents kits d’extension pour le positionneur de soudage Turn 230 S. Sur demande, le chalumeau peut être monté à l’aide d’une unité de réglage manuel. En alternative, la distance du chalumeau peut être réglée et ajustée automatiquement grâce à un contrôle de tension d’arc (AVC). De plus, il est possible d’intégrer une alimentation en fil froid avec différentes consoles de fil.
Chalumeau automatique TURN 230 S avec pack de tuyaux 4 m
Refroidi au gaz, équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 2,4 mm FM : AC : 105 A, DC: 220 A, 60 % (10 min.)
Longueurs spéciales et modèles avec FM plus élevé sur demande.
Numéro de l'article: 1.2.1814
Chalumeau automatique TURN 230 S avec pack de tuyaux 4 m
Refroidi au gaz, équipé de pièces d’usure de chalumeau et électrode en tungstène de Ø 2,4 mm FM : AC : 105 A, DC:150 A, 60 % (10 min.)
Longueurs spéciales et modèles avec FM plus élevé sur demande.
Numéro de l'article: 1.2.1814
Unité de réglage manuel pour Turn 230 S via support cruciforme
Largeur de chariot 50 mm, distance de déplacement du chalumeau 50 mm, ajustement latéral 30 mm avec serrage du chalumeau dia. ext. 20 mm et bride de fixation (serrage spécial du chalumeau dia. ext. 30 mm sur demande)
Numéro de l'article: 1.2.1861
Groupe AVC Unité pour Turn 230 S
moteur AVC inclus avec désactivation en fin de course et câble de raccordement de 8 m, largeur de chariot 50 mm, distance de déplacement du chalumeau 50 mm, ajustement latéral 30 mm avec serrage du chalumeau dia. ext. 20 mm et bride de fixation (serrage spécial du chalumeau dia. ext. 30 mm sur demande)
Numéro de l'article: 1.2.1859
Console porte-fil pour Turn 230 S
avec buse de sortie de fil et trois pointes de buse pour 0,8/1,0/1,2 mm
Numéro de l'article: 1.2.1852
Console porte-fil confort pour Turn 230 S
(réglable en 3D par unité linéaire)
Numéro de l'article: 1.2.1869
Insert de tube pour Turn 230 S
Numéro de l'article: 1.2.1860

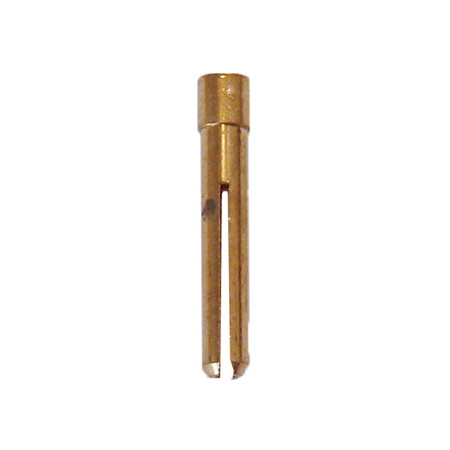

DOUILLE DE SERRAGE OSW 40 pour torche, refroidie par gaz, Ø 1,6 mm, longueur 16 mm Numéro de l'article: 1.0.1616
DOUILLE DE SERRAGE OSW 40 pour torche, refroidie par gaz, Ø 2,4 mm, longueur 16 mm Numéro de l'article: 1.0.1623
DOUILLE DE SERRAGE OSW 40 pour torche, refroidie par eau, Ø 1,6 mm, longueur 17 mm Numéro de l'article: 1.0.1640
DOUILLE DE SERRAGE OSW 40 pour torche, refroidie par eau, Ø 2,4 mm, longueur 17 mm Numéro de l'article: 1.0.1641
DOUILLE DE SERRAGE OSW 80 – 275, torche manuelle, Ø 1,6 mm Numéro de l'article: 1.0.1626
DOUILLE DE SERRAGE OSW 80 – 275, torche manuelle Ø 2,4 mm Numéro de l'article: 1.0.1627
MANCHON DE SERRAGE TOURNANT, Ø 1,6 mm Numéro de l'article: 1.0.1818
MANCHON DE SERRAGE TOURNANT, Ø 2,4 mm Numéro de l'article: 1.2.1819
MANCHON DE SERRAGE, RBK 60 S, Ø 2,4 mm Numéro de l'article: 1.3.3076
MANCHON DE SERRAGE, RBK 60 S, Ø 3,2 mm Numéro de l'article: 1.3.3089
ISOLATEURS EN TÉFLON
Isolateur en Téflon OSW 40 Numéro de l'article: 1.0.1618
Isolateur en Téflon OSW 80 – 275 Numéro de l'article: 1.0.1629
Isolateur en Téflon pour buse à gaz en verre Numéro de l'article: 1.0.1051
Isolateur en Téflon TURN, chalumeau manuel Numéro de l'article: 1.2.1820
Isolateur en Téflon RBK 60 S Numéro de l'article: 1.3.3078
Lentille de gaz OSW 40 Ø 1,6 mm Numéro de l'article: 1.0.1620
Lentille de gaz OSW 40 Ø 2,4 mm Numéro de l'article: 1.0.1629
Lentille de gaz OSW 80-275, TURN, chalumeau manuel Ø 1,6 mm Numéro de l'article: 1.0.1631
Lentille de gaz OSW 80-275, TURN, chalumeau manuel Ø 2,4 mm Numéro de l'article: 1.0.1632
Lentille de gaz pour buse à gaz en verre OSW 80-275, TURN, Ø 2,4 mm Numéro de l'article: 1.3.1049
Lentille de gaz RBK 60 S Ø 2,4 mm Numéro de l'article: 1.3.3079
Lentille de gaz RBK 60 S Ø 3,2 mm Numéro de l'article: 1.3.3096
Autres buses en céramique sur demande.
Buse en céramique OSW 40 Numéro de l'article: 1.3.1046
Buse en céramique OSW 80 - 275, TURN, taille 8 Numéro de l'article: 1.3.1146
Buse en céramique RBK 60 S, taille 7 Numéro de l'article: 1.3.3077
Buse en céramique pour chalumeau manuel, taille 6 Numéro de l'article: 1.3.1911
Auxiliaire d’allumage TURN, Ø 15 mm, longueur 150 mm Numéro de l'article: 1.2.1803
Auxiliaire d’allumage RBK 60 S, TURN, Ø 16 mm, longueur 180 mm Numéro de l'article: 1.3.3088
Auxiliaire d’allumage RBK 60 S, TURN, Ø 24 mm, longueur 160 mm Numéro de l'article: 1.3.3073
Kit de mise à niveau AVC pour systèmes de commande Tigtronic / Kit de mise à niveau AVC Carte pour moteurs DC (Turn)
pour systèmes de commande Tigtronic
Numéro de l'article: 1.3.0031
Capuchons de chalumeau
Capuchon pour chalumeau OSW 40 refroidi à l’eau Numéro de l'article: 1.0.1615S
Capuchon pour chalumeau OSW Numéro de l'article: 1.3.1147
Capuchon pour chalumeau TURN Numéro de l'article: 1.2.1817
Capuchon pour chalumeau manuel Numéro de l'article: 1.3.1910
SUPPORT DE LENTILLE À GAZ
pour buse à gaz en verre
Numéro de l'article: 1.0.1050
BUSE À GAZ EN VERRE
OSW 80-275, TOUR
Numéro de l'article: 1.3.1048
PIÈCE D'USURE DU BRÛLEUR BOÎTE DE VERRE BUSE À GAZ
1 chapeau de brûleur 1 manchon de serrage 1 isolant en téflon 1 lentille de gaz 1 support de lentille de gaz 1 buse de gaz en verre
