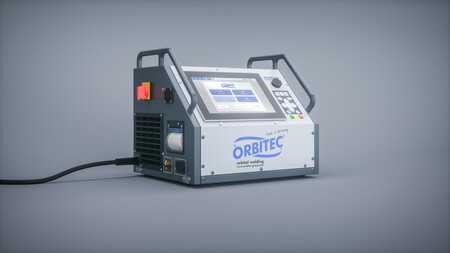

Orbitalschweißanlage EVO 200 WP
Neu am Markt ist die EVO Serie Industrie 4.0. Mehrere Anlagen, zunächst kompakt als 200 Ampere Autorange und jetzt auch modular in Verbindung mit den Tetrix Invertern.
Die Anlagen sind klein, leicht & handlich und verfügen über ein hochauflösendes Farbdisplay, mehrsprachige intuitive Bedienerführung durch Farb-Touch-Interface oder alternativ Bedienung über Folientastatur, stabiles Betriebssystem (ohne Datenverlust bei Stromausfällen und schnell wieder einsatzbereit), vollen Zugriff über Tablet mit QR-Code Scanner, Datentransfer über USB, LAN und WLAN, Fehleranalyseprogramm, Herstellersupport über Fernwartung, optional Kühlgerät und viele weitere Funktionen. Die Anlagen sind – abhängig von dem Modell – mit unterschiedlichen Features ausgestattet, einzelne Features können gegen Aufpreis ergänzt werden.
Die EVO 200 WP verfügt standardmäßig über eine analoge Turbo-Purge-Funktion. Bei Aktivierung der Turbo-Purge- Funktion wird vor und nach dem Schweißprozess der Kassettenschweißkopf mit erhöhter Gasmenge gespült (Einstellung über analogen Drehregler an der Steuerung und digitale Displayanzeige).
Kurz vor dem Schweißprozess erfolgt eine Reduzierung der Gasmenge auf die für den Kassettenschweißkopf erforderliche Menge. Hierdurch wird der Schweiß- prozess erheblich verkürzt und bessere Schweißergebnisse durch präzise Regelung der Gasmenge erzielt.
Bei der optional für die EVO WP Serie erhältlichen digitalen Turbo Purge Funktion wird der Gasfluss durch einen Gas-Flow-Controller kontinuierlich gemessen und geregelt. Die Einstellung der Gasmenge erfolgt digital am Display und wird in dem Programm für zukünftige Schweißungen gespeichert.

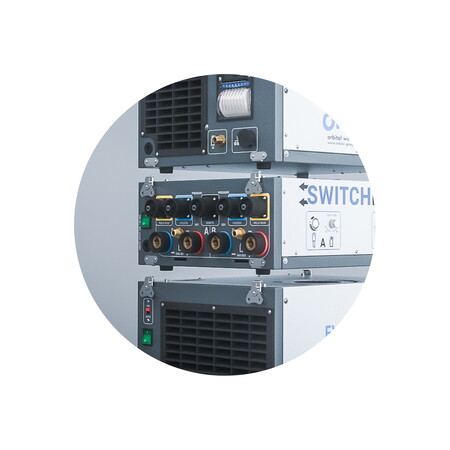

Mit der optional erhältlichen Gas Controller Box kann mit der EVO Modular WP ebenfalls die Turbo Purge Funktion verwendet werden.
Bei hoher Produktivität kann der Kassettenschweißkopf durch Aktivierung der Permanent-Gas-Funktion geschont und die Standzeit der Wolfram-Elektroden verlängert werden.
Technische Daten
- Stromart DC
- Netzspannung AC 1 x 230 V +/- 15% // AC 1 x 115 V +/- 15%
- Netzfrequenz 50 / 60 Hz
- Primärhöchstleistung 6 kVA
- Empf. Generatorleistung 9 kVA
- Regelbereich 5 – 200 A
- Schweißstromstärke 25% ED WIG 200 A // 60% ED WIG 150 A // 100% ED WIG 120 A
- Gewicht: 16,8 kg
- Maße (L x B x H): 500 x 340 360 mm
Lieferumfang
- Orbitalschweißanlage
- Display-Transportschutz
- Bedienungsanleitung
- Kalibrierzertifikat
- USB-Stick
EVO Series
Accessories and extensions

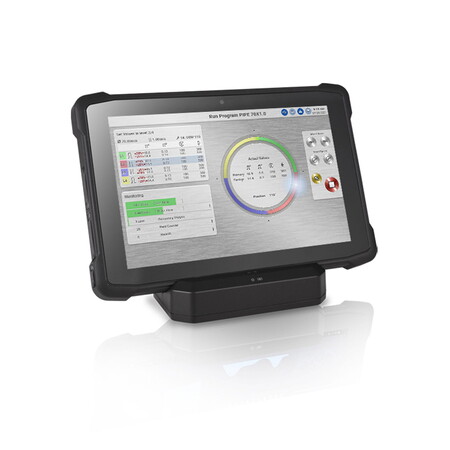

EVO Remote Control
via 10" industrial tablet with Scanner, Docking station and Backstrap
Robust 10" tablet as wireless remote control for all EVO orbital welding systems. The user interface of the EVO controller is mirrored 1:1, providing full access with all functions. As the data is sent over WLAN/LAN, there is no delay to the controls or display. The range complies with common WLAN/LAN standards and can therefore be easily amplified or extended. The tablet has an integrated 2D barcode or QR code scanner for user login and to access the welding programs. The tablet can be used as a mobile device and in the stationary docking station.
Technical data:
- Display: 10.1" (25.65 cm) capacitive touch display
- CPU: Intel® Atom™ with Intel® Burst Frequency technology Graphics card: GPU Intel® HD 400 Graphics
- Memory: 4 GB RAM, 64 GB eMMC
- Connections: WLAN, Bluetooth
- Scanner: 2D barcode scanner
- Ports: 1x USB 2.0, 1x micro USB 2.0, HDMI, audio, docking port
- Military standard: MIL-STD 810G
- Protection rating: IP65
- Battery life: Up to 8 hours Dimensions (L x W x H): 22 x 275.5 x 187.5 mm
- Weight: 1 kg Package includes
Tablet:
- Docking station
- Backstrap
- Power supply unit
Item number: 1.3.7010

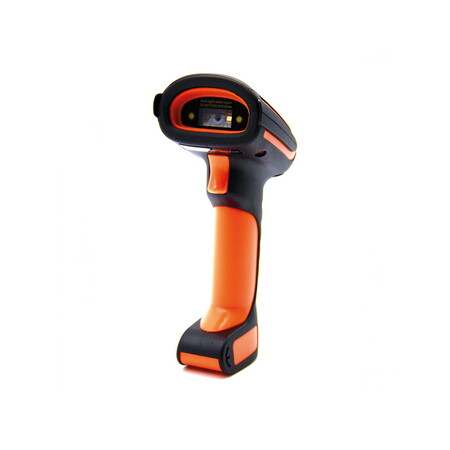

QR-Code Scanner
incl. software and QR code generator for PC for user login and accessing the welding programs
Item number: 1.3.7009
